Dlaczego długość zawiesia ma większe znaczenie, niż myślisz
Jeśli kiedykolwiek wykonywałeś podnoszenie z użyciem zawiesi ustawionych pod kątem, wiesz jedno: długość zawiesia to nie tylko liczba — to czynnik bezpieczeństwa. Jeśli zostanie źle dobrana, cały układ podnoszenia może stać się niestabilny. Jeśli jest właściwa, jesteś na dobrej drodze do bezpiecznego i prawidłowego podnoszenia.

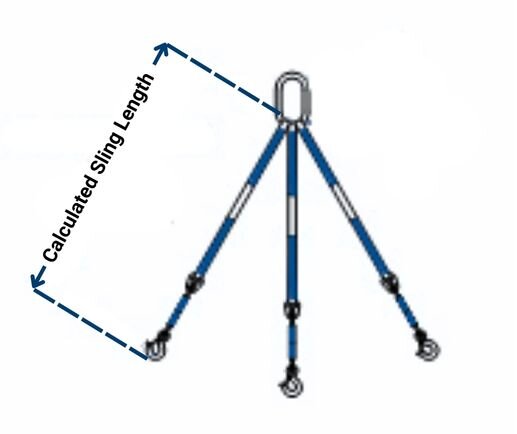

Czym właściwie jest długość zawiesia? To odległość od haka (lub innego punktu podnoszenia) do miejsca, w którym zawiesie łączy się z ładunkiem — mierzona wzdłuż zawiesia, zgodnie z jego kątem. Gdy zawiesia nie są ustawione pionowo, ich kąt ma duży wpływ na rozkład obciążenia oraz na wielkość naprężeń działających na osprzęt.
Prosta matematyka, która za tym stoi
Obliczanie długości zawiesia opiera się na geometrii, a w przypadku zawiesi pracujących pod kątem kluczowe jest zrozumienie kąta względem pionu.
Oto podstawowy wzór:
Gdzie:
-
Wysokość pionowa to odległość w linii prostej od haka do ładunku (nie wzdłuż zawiesia)
-
θ (theta) to kąt między zawiesiem a pionem
Wraz ze wzrostem kąta (czyli gdy zawiesie „spłaszcza się”), wartość cosinusa maleje, co oznacza, że zawiesie musi być dłuższe — a jego naprężenie znacząco rośnie.
Dlatego specjaliści od riggingu starają się utrzymywać zawiesia możliwie blisko pionu. Zaleca się utrzymywanie kąta powyżej 45° od pionu (czyli poniżej 45° od poziomu), aby utrzymać naprężenia w bezpiecznych granicach.
Co się dzieje, gdy źle dobierzesz długość zawiesia?
Błędnie obliczona długość zawiesia wpływa nie tylko na wyniki obliczeń:
- Dochodzi do przeciążenia zawiesi i szekli
- Ładunek może się przesunąć lub przechylić w powietrzu
- Osprzęt jest bardziej obciążony, niż powinien
- Ryzykujesz naruszenie norm bezpieczeństwa (EN, ISO)
W praktyce ostatnią rzeczą, jakiej chcesz, jest zastanawianie się nad poprawnością podwieszenia w trakcie podnoszenia.
Wskazówki dla bezpiecznych kątów i długości zawiesi
- Utrzymuj kąty zawiesi poniżej 45° (od poziomu) zawsze, gdy to możliwe
- Używaj belek trawersowych lub belek podnoszących, aby zwiększyć rozstaw i zmniejszyć naprężenia
- Zawsze sprawdzaj tabele nośności zawiesi — zmieniają się wraz z kątem
- Unikaj obciążeń bocznych i ukośnych na szeklach oraz punktach mocowania
Rigging to nie zgadywanie. Odpowiednia długość zawiesia robi ogromną różnicę między kontrolowanym podnoszeniem a sytuacją potencjalnie niebezpieczną.
Potrzebujesz wsparcia przy obliczeniach?
Niezależnie od tego, czy pracujesz offshore, w zakładzie przemysłowym czy na budowie — możemy pomóc. Nasi specjaliści od riggingu oferują:
- Dobór odpowiedniej długości zawiesia i kąta
- Obliczenia naprężeń
- Planowanie podnoszenia z uwzględnieniem sprzętu, warunków i geometrii ładunku
Jeśli Twój projekt obejmuje podnoszenie przy małych kątach, ponadgabarytowe ładunki lub niestandardowe konfiguracje — skontaktuj się z nami. Pomożemy Ci zadbać o bezpieczeństwo, zgodność z normami i pełną stabilność operacji.
