Dobór odpowiedniej szakli
Dlaczego ma to większe znaczenie, niż myślisz
Szakle mogą wydawać się niewielkimi elementami osprzętu, ale w podnoszeniu i riggingu pełnią kluczową rolę. To one łączą ładunek z resztą układu podwieszenia — a jeśli zawiodą, cała operacja może bardzo szybko wymknąć się spod kontroli.
Dlatego właściwy dobór rozmiaru szakli jest absolutnie kluczowy. Musi ona być w stanie przenieść siły występujące podczas podnoszenia bez przeciążenia czy odkształceń, szczególnie przy ładunkach podnoszonych pod kątem lub w konfiguracjach wielocięgnowych.
Co tak naprawdę oznacza „rozmiar szakli”
Mówiąc o rozmiarze szakli, najczęściej mamy na myśli średnicę jej korpusu — niezależnie od tego, czy jest to szakla typu omega, czy typu D. Ten wymiar bezpośrednio wpływa na DOR, czyli maksymalną dopuszczalną nośność.
Jednak rozmiar to nie wszystko. Na bezpieczne użytkowanie wpływają także klasa materiału, konstrukcja szakli oraz normy, według których została certyfikowana.
Jak dobrać odpowiedni rozmiar szakli
Przy wyborze właściwej szakli należy wziąć pod uwagę:
- Całkowitą masę ładunku
- Liczbę punktów podnoszenia
- Rozkład obciążenia (równomierny lub nierównomierny)
- Kąty podwieszenia
- Wymagany współczynnik bezpieczeństwa zgodnie z obowiązującymi normami
W podnoszeniach pod kątem — szczególnie przy zawiesiach wielocięgnowych — siła działająca na każdą szaklę może być znacznie większa, niż się wydaje. Właśnie tutaj kluczowe są obliczenia.
Podstawowe obliczenie (bez obaw — to proste)

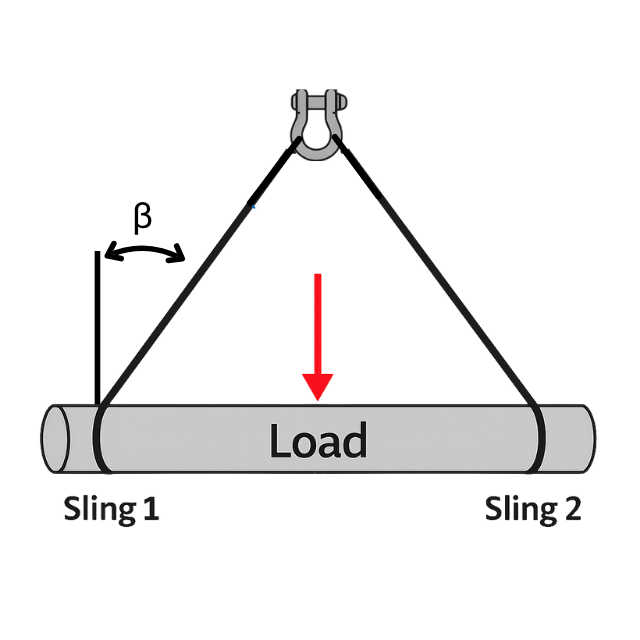

Załóżmy, że używasz zawiesia 2-cięgnowego. Naprężenie na jedno cięgno można oszacować w następujący sposób:
Gdy znasz już wartość naprężenia, dobierz szaklę o DOR większym niż obliczone naprężenie × współczynnik bezpieczeństwa.
Upewnij się również, że średnica sworznia, korpusu oraz rozwarcie szakli są odpowiednie dla używanych zawiesi lub osprzętu. Zbyt ciasne dopasowanie lub wymuszone połączenia są niedopuszczalne.
Wskazówki dotyczące doboru szakli
- Używaj szakli typu omega przy podnoszeniach wielocięgnowych — zapewniają większą elastyczność
- Szakle typu D najlepiej sprawdzają się przy obciążeniach w linii prostej
- Wybieraj wyższe klasy materiałowe, jeśli potrzebujesz większej nośności bez zwiększania rozmiaru
- Zwracaj uwagę na kąty — obciążenia boczne szybko obniżają nośność szakli
- Korzystaj ze sprawdzonego, certyfikowanego sprzętu renomowanych producentów, takich jak Crosby, Green Pin czy GN Rope.
Nie idź na skróty — zgodność z normami ma znaczenie
Odpowiednia szakla musi nie tylko przenosić obciążenia, ale także spełniać wymagania norm obowiązujących w danym regionie lub branży. Upewnij się, że spełnia:
- EN 13889 / DNV-ST-N001
- ISO 2415
- LOLER (w Wielkiej Brytanii)
Korzystanie z kalkulatorów i narzędzi opartych na tych normach pomaga ograniczyć ryzyko i zapewnić zgodność.
Nie jesteś pewien, jakiego rozmiaru potrzebujesz? Pomożemy
Jeśli pracujesz przy trudnych kątach podnoszenia, niestandardowych konfiguracjach lub po prostu chcesz mieć pewność — nasz zespół riggingowy jest do dyspozycji. Pomożemy Ci:
- Wykonać obliczenia
- Dobrać odpowiedni typ i rozmiar szakli
- Dostarczyć certyfikowane szakle od sprawdzonych producentów
