Czym są zawiesia łańcuchowe i do czego służą?
Zawiesia łańcuchowe klasy 8, 10 i 12 – sprawdź różnice, zastosowania oraz praktyczne wskazówki dotyczące doboru osprzętu do podnoszenia.
Czym są zawiesia łańcuchowe? – podstawy, budowa i normy
Zawiesia łańcuchowe to specjalistyczny osprzęt do podnoszenia, przeznaczony do bezpiecznego transportu oraz przemieszczania ciężkich ładunków z wykorzystaniem suwnic, żurawi, wciągników i innych urządzeń dźwigowych. Znajdują szerokie zastosowanie w budownictwie, przemyśle ciężkim, hutnictwie, energetyce, logistyce oraz wszędzie tam, gdzie wymagane jest podnoszenie elementów o dużej masie.
Największą zaletą zawiesi łańcuchowych jest wysoka wytrzymałość mechaniczna, odporność na ścieranie, uszkodzenia oraz działanie wysokich temperatur. W porównaniu z zawiesiami pasowymi czy linowymi lepiej sprawdzają się w wymagających warunkach pracy, takich jak kontakt z ostrymi krawędziami, gorącymi elementami czy środowiskiem o podwyższonym ryzyku uszkodzeń mechanicznych.
Nowoczesne zawiesia łańcuchowe produkowane są z łańcuchów klasy 8, 10 lub 12 i muszą spełniać wymagania europejskich norm EN 818 oraz EN 1677, które określają parametry wytrzymałościowe, jakość wykonania oraz zasady bezpiecznego użytkowania. Odpowiedni dobór klasy zawiesia oraz jego konfiguracji ma kluczowe znaczenie dla bezpieczeństwa pracy i trwałości całego systemu podnoszenia.

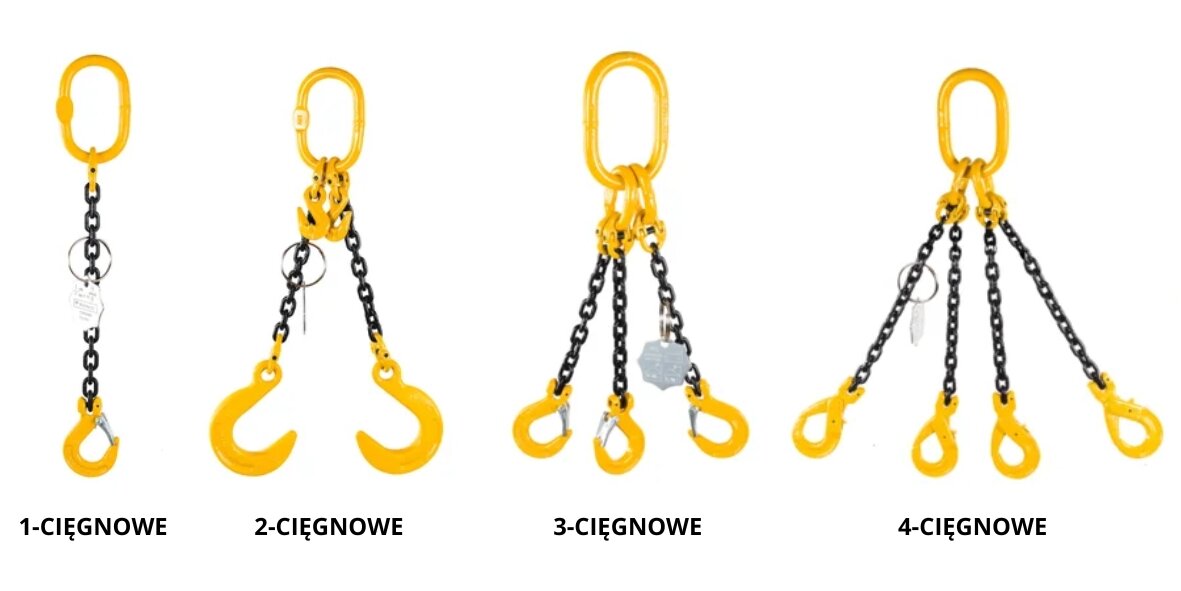

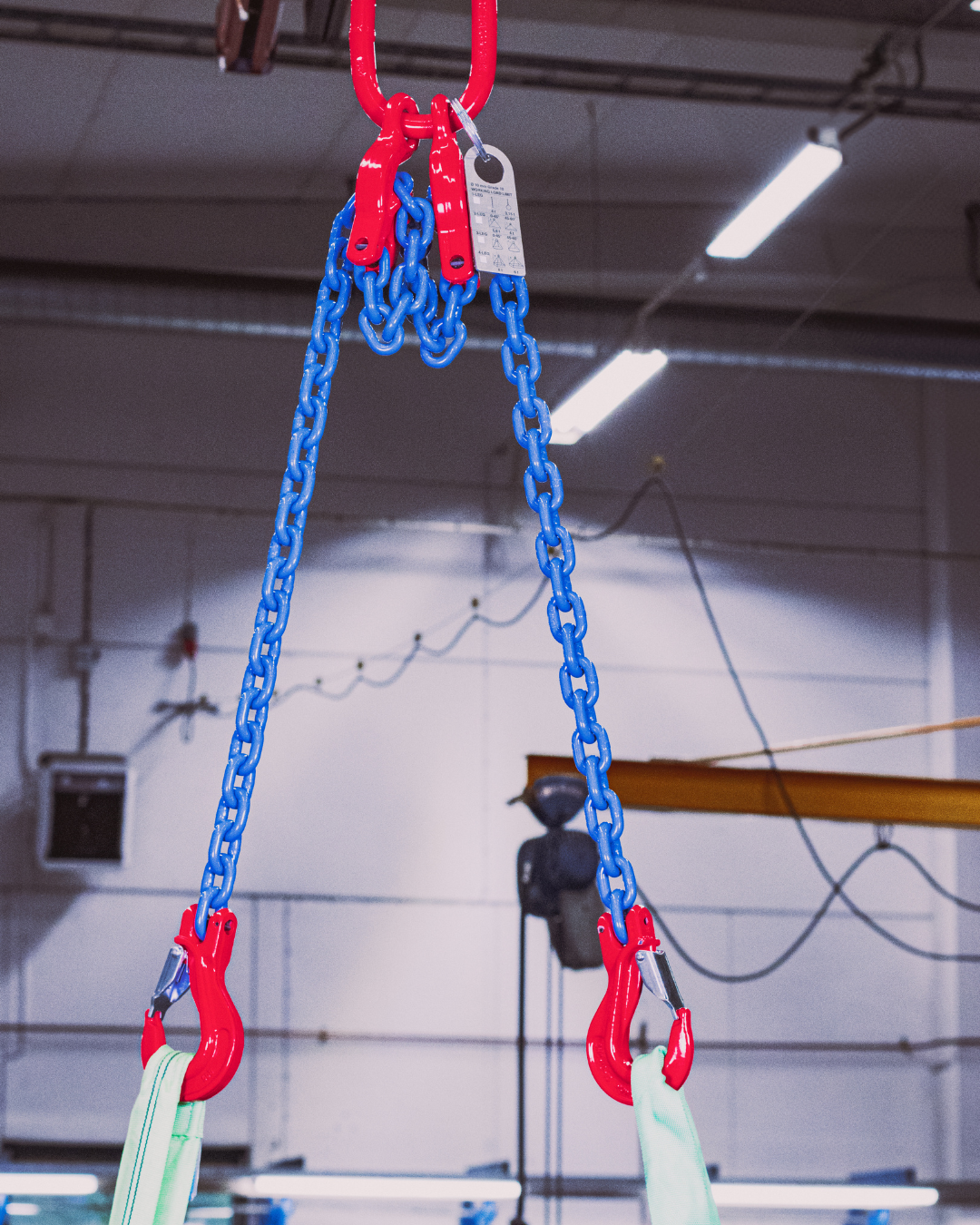

Zawiesia łańcuchowe wielocięgnowe
W zależności od sposobu użytkowania dostępne są różne rodzaje zawiesi łańcuchowych. Najczęściej stosowane są zawiesia jednocięgnowe, dwucięgnowe, trzycięgnowe oraz czterocięgnowe. Dobór odpowiedniej konstrukcji zależy od masy ładunku, liczby punktów zaczepienia oraz warunków pracy.

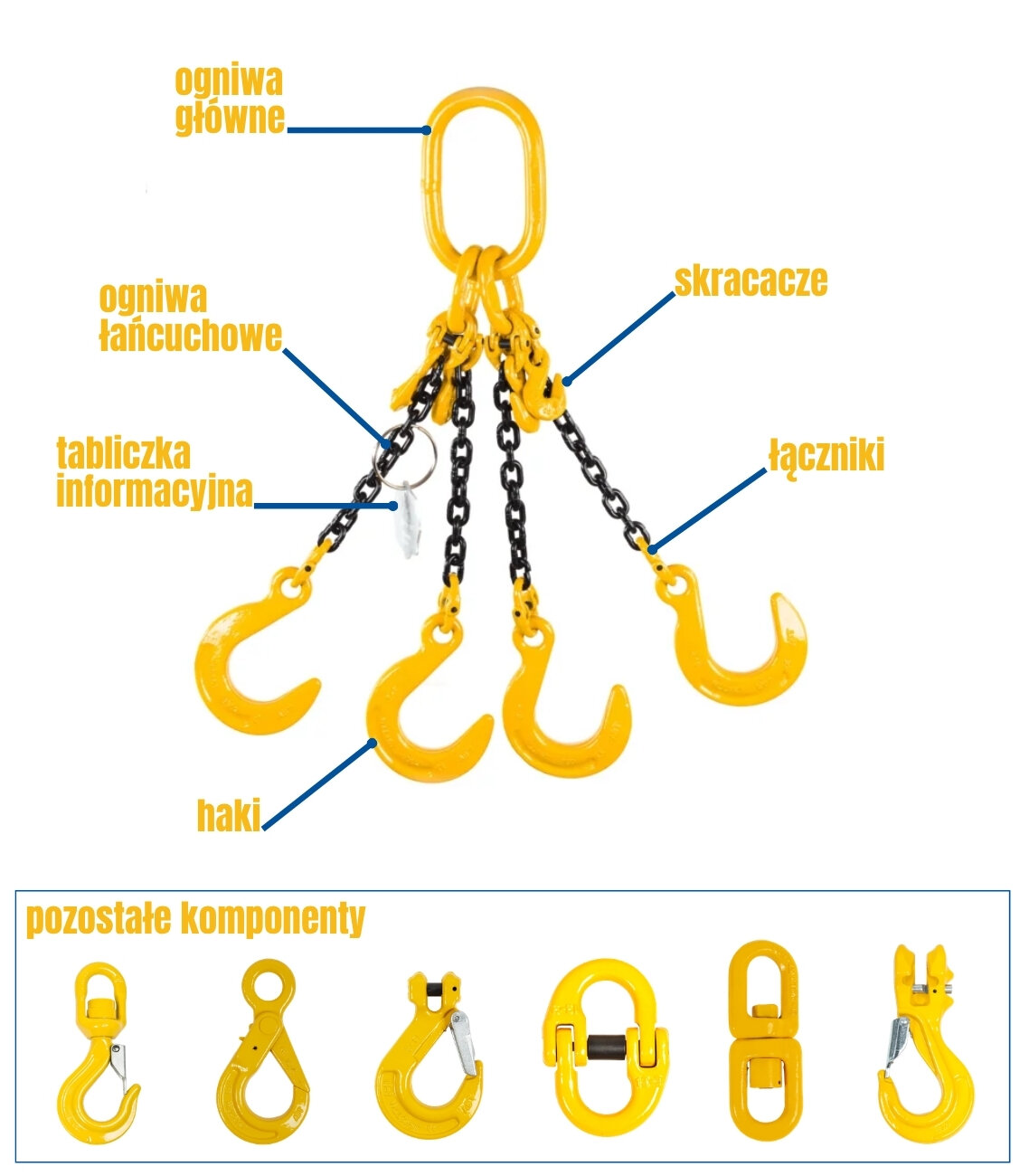

Budowa zawiesia łańcuchowego – z jakich elementów składa się zawiesie?
Zawiesie łańcuchowe ma modułową konstrukcję, dzięki której można dopasować jego konfigurację do rodzaju i masy podnoszonego ładunku. Wszystkie elementy wykonuje się z wysokowytrzymałej stali zgodnej z normami EN 818 i EN 1677.
Ogniwo główne
Łączy zawiesie z urządzeniem dźwigowym (np. suwnicą, żurawiem lub wciągnikiem) i przenosi obciążenie całego zestawu.
Cięgna łańcuchowe
Stanowią główny element nośny. Wykonuje się je z ogniw łańcuchów klasy 8, 10 lub 12. Zawiesia mogą mieć od jednego do czterech cięgien.
Ogniwa pośrednie i łączniki
Łączą poszczególne elementy zawiesia oraz umożliwiają wymianę pojedynczych komponentów bez konieczności wymiany całego zestawu.

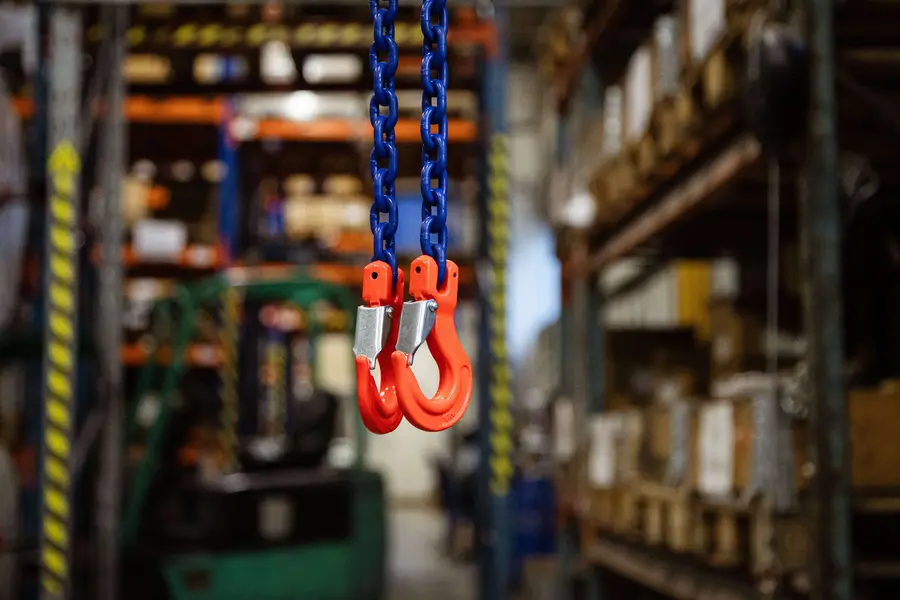

Haki do zawiesi łańcuchowych
Służą do zaczepiania ładunku. W zależności od zastosowania wykorzystuje się haki standardowe, z zabezpieczeniem, skracające, obrotowe lub specjalistyczne.
Skracacze i pozostałe komponenty
Pozwalają regulować długość cięgien oraz dostosować zawiesie do specyficznych zastosowań.
Modułowa budowa sprawia, że zawiesia łańcuchowe są trwałe, łatwe w serwisowaniu i szeroko stosowane w budownictwie, przemyśle oraz transporcie ciężkich ładunków.
Zawiesia łańcuchowe klasy 8, 10 i 12
Łańcuchy wykorzystywane w zawiesiach dzielą się na klasy wytrzymałości, które określają ich nośność i odporność na rozciąganie:
- Klasa 8 – standardowa, często stosowana w przemyśle,
- Klasa 10 – wyższa nośność przy tej samej średnicy łańcucha,
- Klasa 12 – dla najbardziej wymagających zastosowań, gdzie liczy się kompaktowość i wysoka wytrzymałość.
Dobór odpowiedniej klasy jest kluczowy dla bezpieczeństwa i trwałości zawiesia.
Normy i certyfikaty
Zawiesia łańcuchowe muszą spełniać europejskie normy jakości i bezpieczeństwa. Najważniejsze z nich to:
- EN 818 – dotyczy łańcuchów i zawiesi łańcuchowych,
- EN 1677 – odnosi się do komponentów takich jak haki, ogniwa i łączniki.

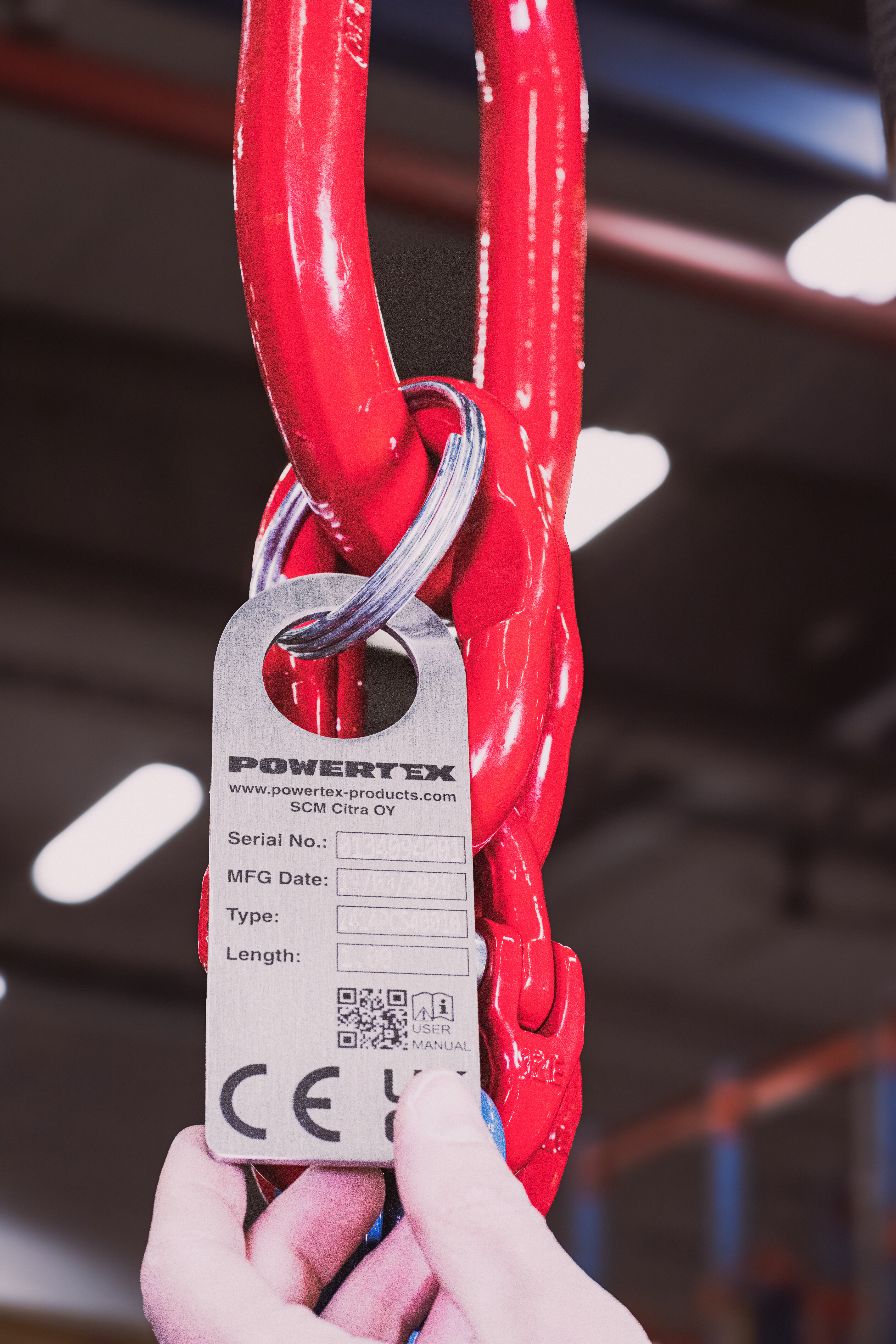

Wszystkie elementy powinny posiadać odpowiednie oznaczenia (np. numer partii, klasa, producent) i dokumentację potwierdzającą zgodność z normami – to gwarancja, że zawiesie spełnia rygorystyczne wymogi i może być bezpiecznie użytkowane.
Zastosowanie zawiesi łańcuchowych
Zastosowanie zawiesi łańcuchowych obejmuje transport i podnoszenie ciężkich elementów w budownictwie, przemyśle ciężkim, hutnictwie, energetyce oraz logistyce. Dzięki wysokiej odporności na uszkodzenia mechaniczne i temperaturę są one wykorzystywane wszędzie tam, gdzie zawiesia pasowe lub linowe mogą nie zapewniać odpowiedniej trwałości.
| Klasa | Wytrzymałość materiału | Nośność przy tej samej średnicy | Zastosowanie |
|---|---|---|---|
| 8 | ok. 800 MPa | standardowa | przemysł, budownictwo |
| 10 | ok. 1000 MPa | +25 % w stosunku do klasy 8 | ciężkie ładunki |
| 12 | ok. 1200 MPa | +50 % w stosunku do klasy 8 | ekstremalne warunki, przemysł ciężki |
Jak dobrać zawiesie łańcuchowe?
Wybór odpowiedniego zawiesia łańcuchowego ma bezpośredni wpływ na bezpieczeństwo pracy oraz trwałość osprzętu do podnoszenia. Przed zakupem warto zwrócić uwagę na kilka najważniejszych parametrów.
1. Określ masę podnoszonego ładunku
Podstawowym kryterium doboru jest masa ładunku. Nośność robocza zawiesia (DOR– Dopuszczalny Limit Roboczy) musi być większa od rzeczywistej masy podnoszonego elementu. Należy również uwzględnić wpływ kąta pracy cięgien, który może zmniejszyć dopuszczalną nośność zawiesia.
2. Dobierz liczbę cięgien
Liczba cięgien zależy od konstrukcji i sposobu zaczepienia ładunku:
- zawiesia jednocięgnowe sprawdzają się przy pojedynczym punkcie zaczepienia,
- zawiesia dwucięgnowe zapewniają większą stabilność,
- zawiesia trzy- i czterocięgnowe są przeznaczone do dużych oraz nieregularnych ładunków wymagających kilku punktów podwieszenia.
3. Wybierz odpowiednią klasę łańcucha
Klasa 8 jest standardowym rozwiązaniem w większości zastosowań przemysłowych. Klasa 10 oferuje większą nośność przy tej samej średnicy łańcucha, natomiast klasa 12 znajduje zastosowanie tam, gdzie liczy się maksymalna wytrzymałość przy zachowaniu niewielkiej masy zawiesia.
4. Dopasuj rodzaj haków i osprzętu
W zależności od sposobu podnoszenia warto dobrać odpowiednie komponenty, takie jak haki z zabezpieczeniem, haki skracające, haki obrotowe czy ogniwa pośrednie. Odpowiednio dobrany osprzęt zwiększa bezpieczeństwo oraz komfort pracy.
5. Zwróć uwagę na warunki pracy
Jeżeli zawiesie będzie pracowało w wysokiej temperaturze, środowisku o dużym zapyleniu lub w kontakcie z ostrymi krawędziami, warto wybrać zawiesie o odpowiedniej klasie oraz regularnie kontrolować stan wszystkich elementów zgodnie z zaleceniami producenta.
Wskazówka: Nigdy nie przekraczaj dopuszczalnej nośności zawiesia i zawsze sprawdzaj jego stan techniczny przed rozpoczęciem pracy. Uszkodzone ogniwa, odkształcone haki lub pęknięcia są podstawą do natychmiastowego wycofania zawiesia z eksploatacji.
