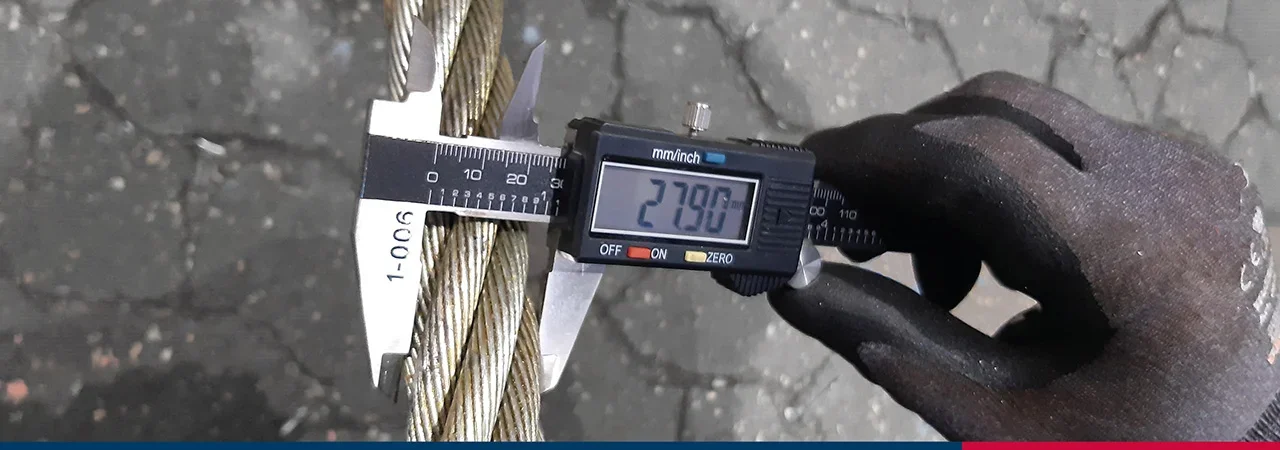

Prawidłowy pomiar średnicy liny stalowej ma kluczowe znaczenie dla jej bezpiecznego użytkowania i zgodności z wymaganiami technicznymi.
Jak prawidłowo zmierzyć średnicę drutu?
Pomiar należy wykonać na prostym, nieuszkodzonym odcinku liny przed jej montażem. Aby uzyskać wiarygodny wynik:
-
wykonaj pomiary w dwóch różnych miejscach, oddalonych od siebie o co najmniej jeden metr,
-
w każdym z tych punktów zmierz średnicę dwukrotnie, obracając szczęki przyrządu pomiarowego pod kątem 90°,
-
wyciągnij średnią arytmetyczną z dwóch odczytów dla każdego punktu pomiarowego,
-
uzyskana wartość powinna mieścić się w zakresie tolerancji, zgodnie z normą określoną w tabelach poniżej.
Prawidłowy pomiar i zachowanie tolerancji zapewniają bezpieczne dopasowanie liny do rolek, bębnów oraz elementów nośnych urządzeń dźwigowych.

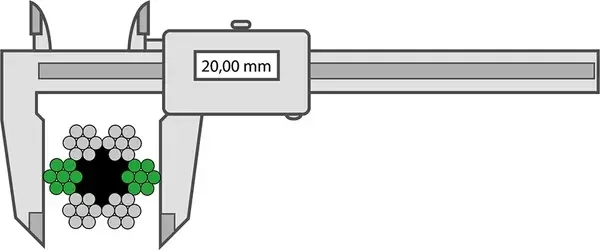

Prawidłowy sposób pomiaru

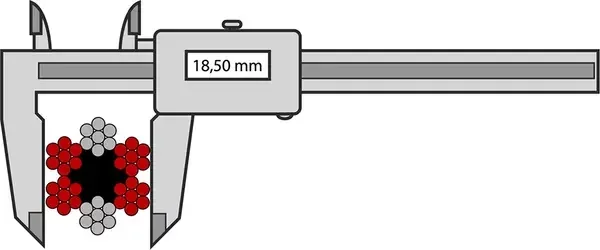

Niewłaściwy sposób pomiaru
Dlaczego pomiar średnicy jest tak istotny?
-
Niedopasowana średnica liny do rowków krążków, bębnów lub prowadnic może prowadzić do przedwczesnego zużycia zarówno liny, jak i urządzenia.
-
Zbyt cienka lina może ślizgać się, spadać z bębna lub zwiększać ryzyko zerwania.
-
Zbyt gruba lina może zacinać się, powodując nadmierne tarcie lub uszkodzenia mechaniczne.
Dopuszczalne tolerancje średnicy
-
Dla nowych lin średnica może być nieco większa niż wartość nominalna (np. +2%),
-
Z czasem lina może się zużywać lub rozciągać, co również wpływa na pomiar średnicy,
-
Normy, takie jak EN 12385, określają precyzyjne zakresy tolerancji dla różnych typów lin i średnic.
Przyrządy pomiarowe i warunki pomiaru
-
Najlepiej używać suwmiarki lub mikrometru o dokładności do 0,01 mm,
-
Pomiar należy wykonywać w temperaturze pokojowej, w miejscu wolnym od zabrudzeń, smaru i uszkodzeń mechanicznych,
-
Liny zgniatane lub odkształcone nie powinny być brane pod uwagę – lepiej zmierzyć inny, nieuszkodzony odcinek.
Lina stalowa ogólnego przeznaczenia
| Średnica nominalna drutu Ø | Tolerancja średnicy nominalnej nieobciążonej liny stalowej |
| Mm | % |
|
od 2 do <4
|
0 +8
|
|
od 4 do <6
|
0 +7
|
|
od 6 do <8
|
0 +6
|
|
8 i wyżej
|
0 +5
|
| Średnica nominalna drutu Ø | Tolerancja średnicy nominalnej. przez nieobciążony drut | |
| Mm | Drut z częściami kordu składającymi się wyłącznie ze stali maks. | Drut z częściami sznurka zawierającymi rdzeń światłowodowy max. |
|
od 2 do <4
|
+7
|
-
|
|
od 4 do <6
|
+6
|
+8
|
|
od 6 do <8
|
+5
|
+7
|
|
8 i wyżej
|
+4
|
+6
|
Lina stalowa do podnoszenia osób
|
Średnica nominalna drutu Ø
|
Tolerancja średnicy nominalnej dla drutu z rdzeniem włóknistym/rdzeniem syntetycznym | Tolerancja średnicy nominalnej dla drutu z rdzeniem stalowym | ||||
| |
Nieobciążony
|
Obciążenie do 5% min. obciążenia zrywającego
|
Obciążenie do 10% min. obciążenia zrywającego
|
Nieobciążony
|
Obciążenie do 5% min. obciążenia zrywającego
|
Obciążenie do 10% min. obciążenia zrywającego
|
|
Mm
|
max. %
|
min. %
|
min. %
|
max. %
|
min. %
|
max. %
|
|
10
|
6
|
1
|
0
|
3
|
0
|
-1
|
|
>10
|
5
|
1
|
0
|
2
|
0
|
-1
|
|
Średnica nominalna drutu Ø
|
Rozróżnia się 2 docelowe wyniki wyrażone jako % średnicy nominalnej przy obciążeniu 5% lub 10% min. obciążenia zrywającego
|
|
|
|
Owal drutu
|
Rozróżnia się średnią wartość średnicy
|
|
Mm
|
max. %
|
max. %
|
|
<8
|
4
|
3
|
|
8 i wyżej
|
3
|
2
|
