Informacje ogólne: Cylinder dwustronnego działania z nakrętką zabezpieczającą na tłoku umożliwiającą mechaniczną blokadę obciążenia. Cylinder ma nadzwyczaj niską wysokość w zamknięciu dzięki tłokowi z unikalnym powrotem. Standardowo wyposażony w głowicę uchylną.

  • Nadzwyczaj niska wysokość w zamknięciu i ochrona przed obciążeniem bocznym do maksymalnie 10%. Pozwala na wiele różnych zastosowań
  • Podwójne działanie dla kontrolowanego podnoszenia i opuszczania
  • Zintegrowane zawory bezpieczeństwa dla zabezpieczenia przed zbyt wysokim ciśnieniem na linii powrotu
  • Zaokrąglony gwint na tłoku w celu zapewnienia szybszego pozycjonowania nakrętki zabezpieczającej i łatwego usuwania brudu
  • Ścianka cylindra pokryta twardym chromem dla optymalnej odporności na zużycie i ochrony przed korozją
  • Wykończenie QPQ mechanicznej nakrętki zabezpieczającej ze zoptymalizowanym uchwytem i 4 otworami przetyczki przesuwnej dla łatwego blokowania i odblokowywania
  • XL Saddle+: Siodło z wykończeniem QPQ chroni tłok i ogranicza obciążenie mimośrodowe
  • Płyta ochronna zapobiegająca przedostaniu się wody i brudu do cylindra podczas przechowywania

Standardowo dostarczany z:

  • Złącze żeńskie High Flow A 118
  • Głowica uchylna

Dostępne na zamówienie:

  • Niższa wysokość w zamknięciu poprzez zastosowanie ochrony przed obciążeniem bocznym do maksymalnie 5%



  • Materiał: Stal
Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu

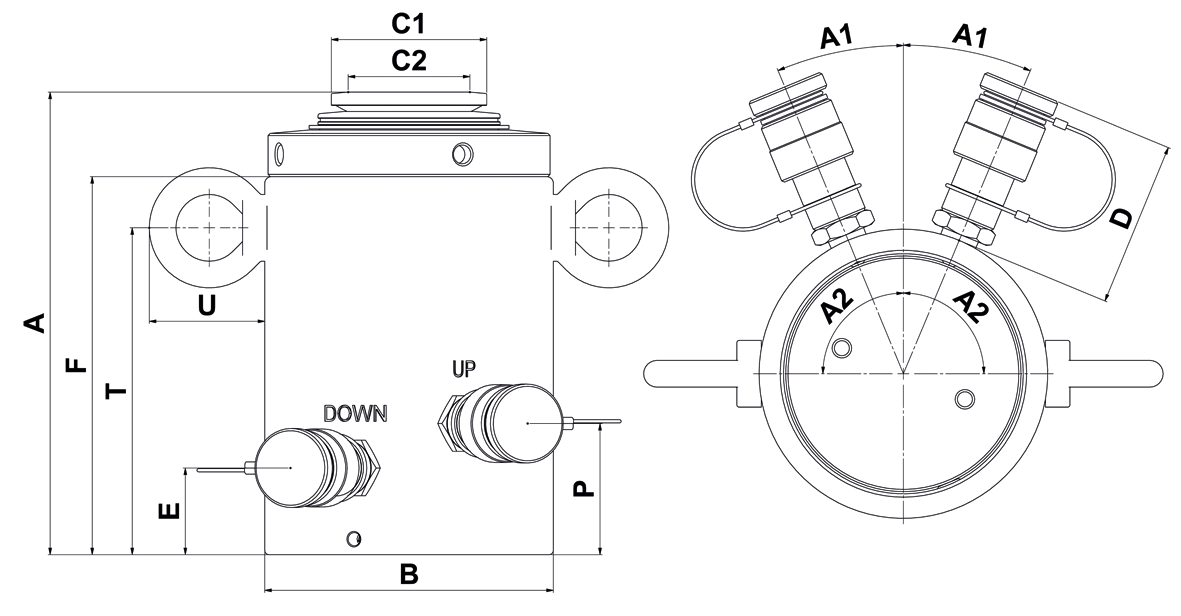

Nr artykułu Model Skok [mm] Wysokość minimalna [mm] Nośność [T] Obciążalność [kN / T] A
mm
B
mm
C1
mm
C2
mm
D
mm
E
mm
F
mm
P
mm
T
mm
U
mm
Waga
kg
16.40100.122.123 HLC 50 H 5 50 208 58,9 578 / 58.9 208 130 70 55 75 39 170 58 115 54 19,5
16.40100.122.124 HLC 50 H 15 150 327 58,9 578 / 58.9 327 130 70 55 75 39 289 58 174 54 29,5
16.40100.122.125 HLC 50 H 30 300 498 58,9 578 / 58.9 498 130 70 55 75 39 460 58 260 54 44
16.40100.122.126 HLC 100 H 5 50 248 100 1001 / 102.1 248 160 105 72 75 48 201 72 136 54 35
16.40100.122.127 HLC 100 H 15 150 370 100 1001 / 102.1 370 160 105 72 75 48 323 72 198 54 50
16.40100.122.128 HLC 100 H 30 300 545 100 1001 / 102.1 546 160 105 72 75 48 499 72 284 54 72,5
16.40100.122.129 HLC 150 H 5 50 275 157,4 1544 / 157.4 275 194 105 72 75 58 221 83 146 54 56,6
16.40100.122.130 HLC 150 H 15 150 400 157,4 1544 / 157.4 400 194 105 72 75 58 346 83 211 54 79
16.40100.122.131 HLC 150 H 30 300 580 157,4 1544 / 157.4 580 194 105 72 75 58 526 83 296 54 112,9
16.40100.122.132 HLC 250 H 5 50 317 263,7 2586 / 263.7 317 245 170 120 75 70 253 96 168 54 103
16.40100.122.133 HLC 250 H 15 150 444 263,7 2586 / 263.7 444 245 170 120 75 70 380 96 230 54 144
16.40100.122.134 HLC 250 H 30 300 625 263,7 2586 / 263.7 625 245 170 120 75 70 561 96 320 54 203
