Crosby

Ogólne: Uchwyt do transportu pionowego IP10 znajduje zastosowanie podczas pionowego podnoszenia, obracania oraz przenoszenia arkuszy, płyt lub wyrobów gotowych. W zależności od potrzeb możliwe jest przenoszenie w orientacji poziomej do pionowej oraz z powrotem do poziomej (180°). Zwykle używany jest jako jednopunktowy punkt mocujący.

Szeroki wybór rozwarcia szczęk od 0 do 155mm. Dostępne w różnych konfiguracjach:

IP10 - standardowy uchwyt dla materiałów z twardością powierzchniową do 37Rc (345 HB).

IP10J - Powiększone otwarcie szczęk.

IP10S - Do użytku ze stalą nierdzewną
IP10H- Do użytku z materiałami o twardości powierzchniowej do 47Rc (450 HB).

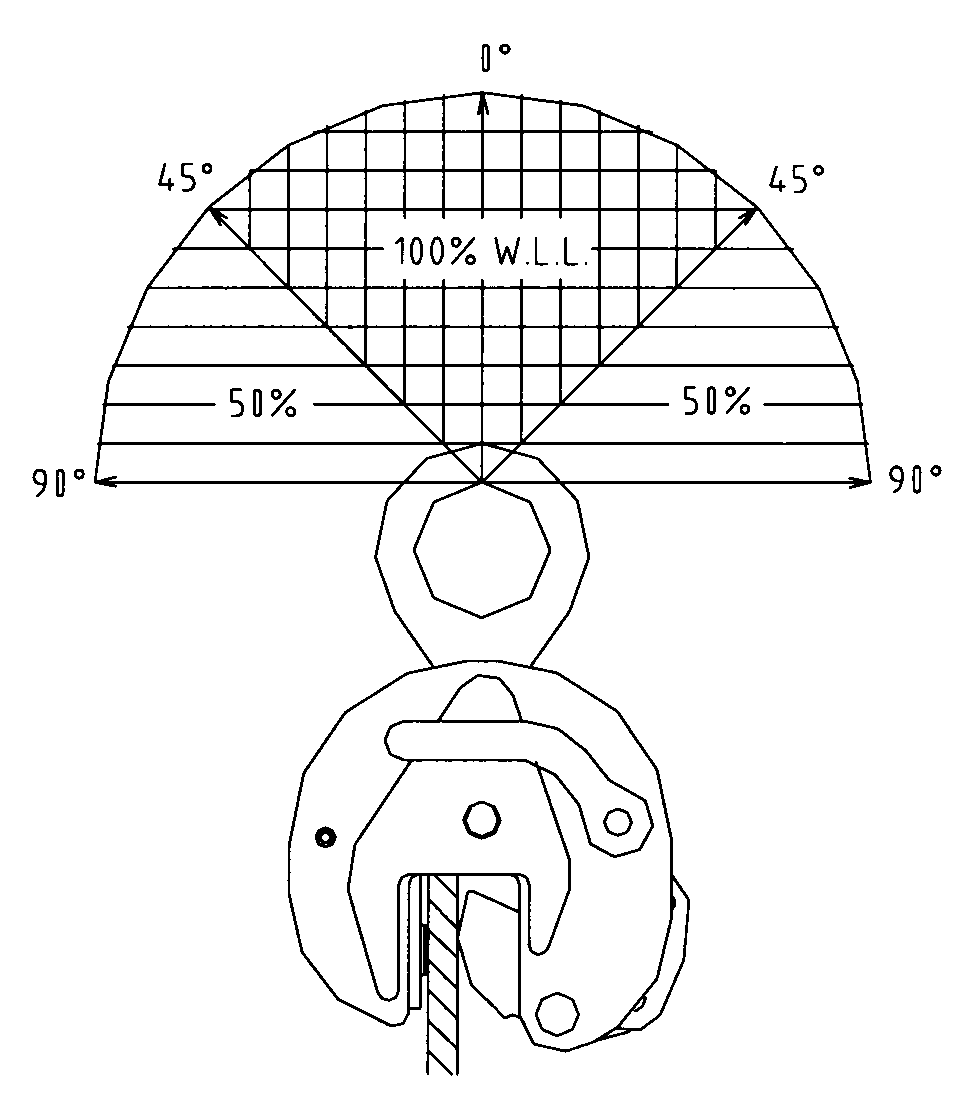

Pełen 180* zakres obrotu do przenoszenia i obracania.
Możliwość blokady otwarcia i zamknięcia z zatrzaskiem dla naprężenia a następnie wypuszczenia materiału.
Dostępny zestaw opcjonalny IP-5000 Stinger . Pozwala na łatwe połączenie uchwytu oraz haku do przenoszenia.

Konstrukcja: oparta na EN 13155

  • Znakowanie: According to standard, CE-marked, Logo, WLL, pojemność szczęk, numer seryjny, data tesu obciążenia próbnego, znak CE
  • Powierzchnia: Pomarańczowo/Niebieska farba
  • Standard: EN 13155
  • Dodatkowa informacja: Min załadunek wynosi 10% WLL
Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu
Nr artykułu DOR
[T]

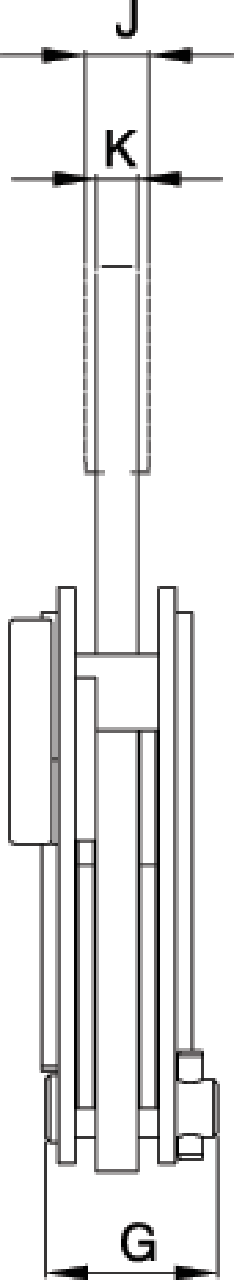

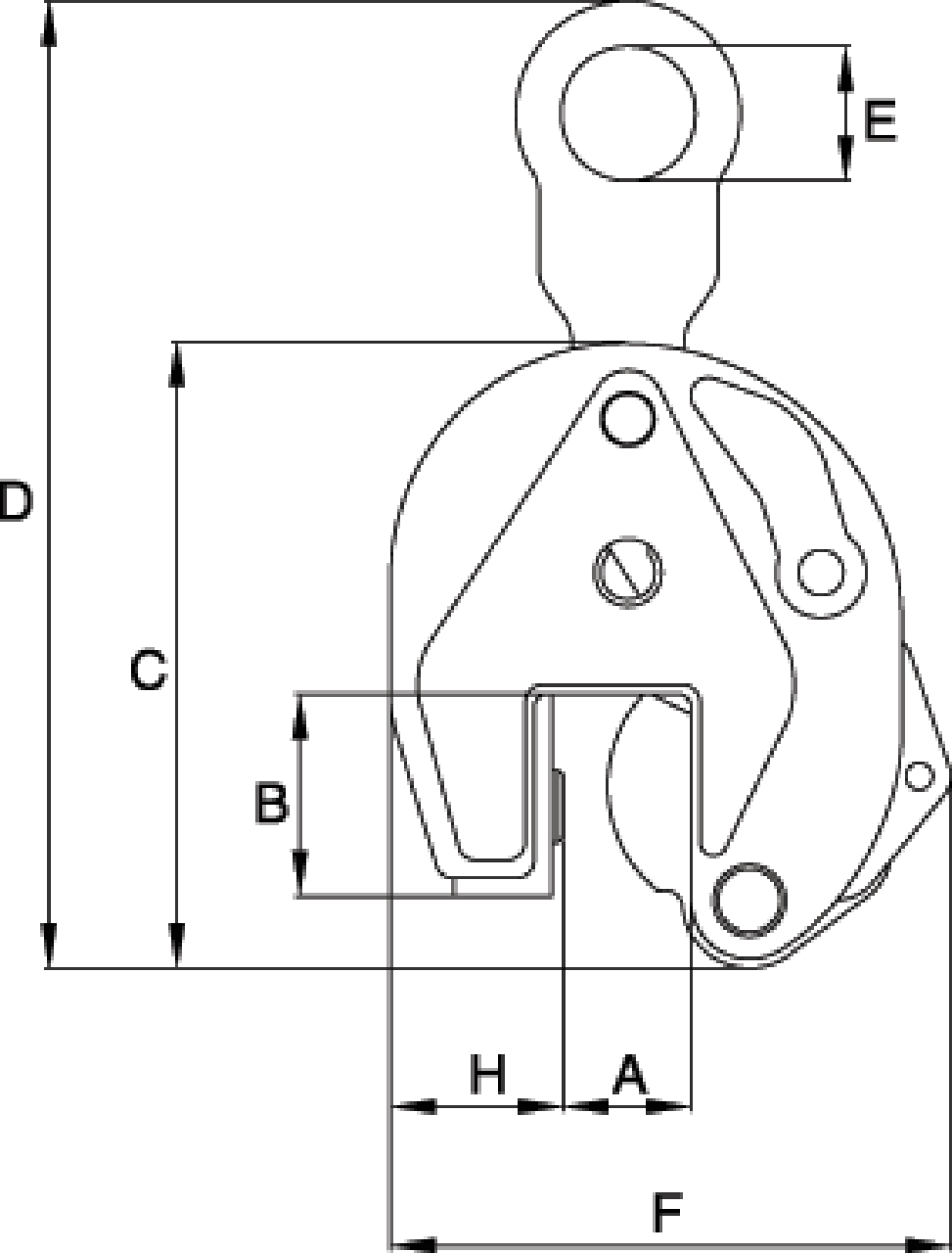

I P Model. Jaw width
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Waga
kg
16.012701674 0,5 0.5-IP10 0-16 44 130 203 40 115 42 28 - 11 1,8
16.012701662 1 1-IP10 0-20 45 139 212 40 127 42 38 - 11 2,2
16.012701676 2 2-IP10 0-35 78 201 330 70 188 64 55 - 16 7,6
16.012701664 3 3-IP10 0-40 100 253 434 75 222 78 60 - 20 13,8
16.012701666 4,5 4.5-IP10 0-40 100 253 434 75 227 82 65 - 20 15
16.012701668 6 6-IP10 0-50 126 302 517 80 292 84 95 40 20 23,5
16.012701705 6 6-IP10J 50-100 126 302 506 80 336 84 95 40 20 24,5
16.012701670 9 9-IP10 0-50 126 325 545 80 310 94 104 44 25 27,5
16.012701672 9 9-IP10J 50-100 126 325 542 80 360 94 105 44 25 28,5
16.012701678 12 12-IP10 0-54 160 392 574 80 433 121 137 41 25 49
16.012701680 12 12-IP10J 54-108 178 438 620 80 491 121 136 41 25 58
16.012701682 16 16-IP10 5-64 180 463 686 88 492 121 153 49 25 68
16.012701684 16 16-IP10J 64-128 208 521 734 88 562 121 160 45 25 80
16.012701686 22,5 22.5-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701688 22,5 22-IP10J 80-155 255 628 883 110 660 139 196 49 25 131
16.012701690 30 30-IP10 5-80 222 554 803 110 565 153 186 54 30 124
16.012701692 30 30-IP10J 80-155 255 628 887 110 660 153 196 54 30 147
