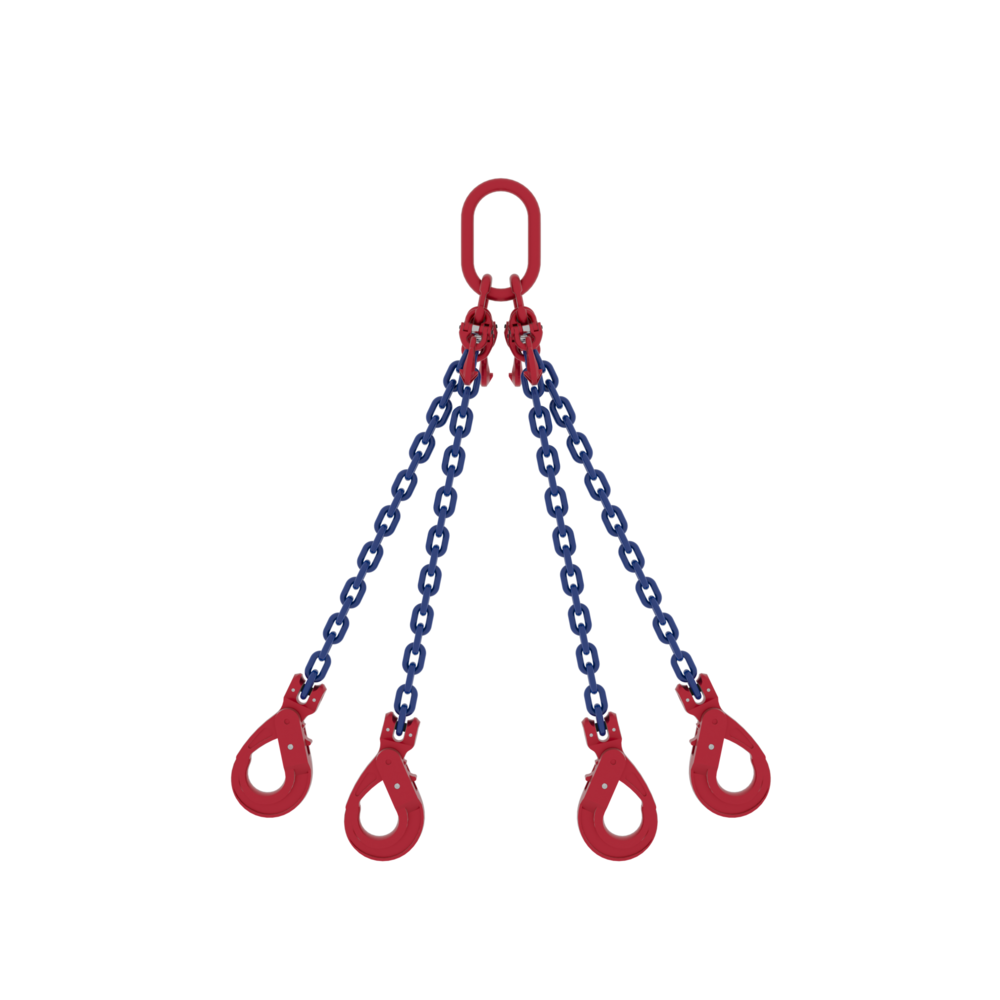

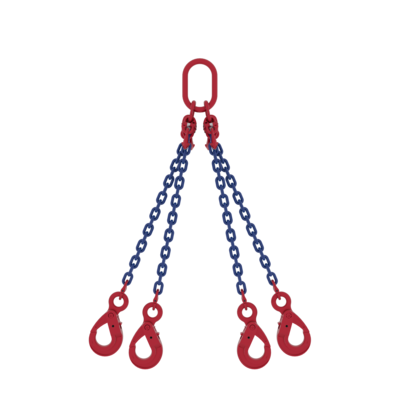

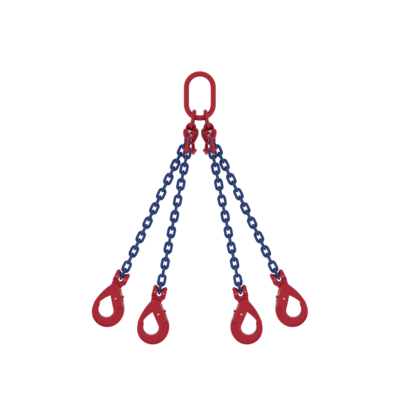

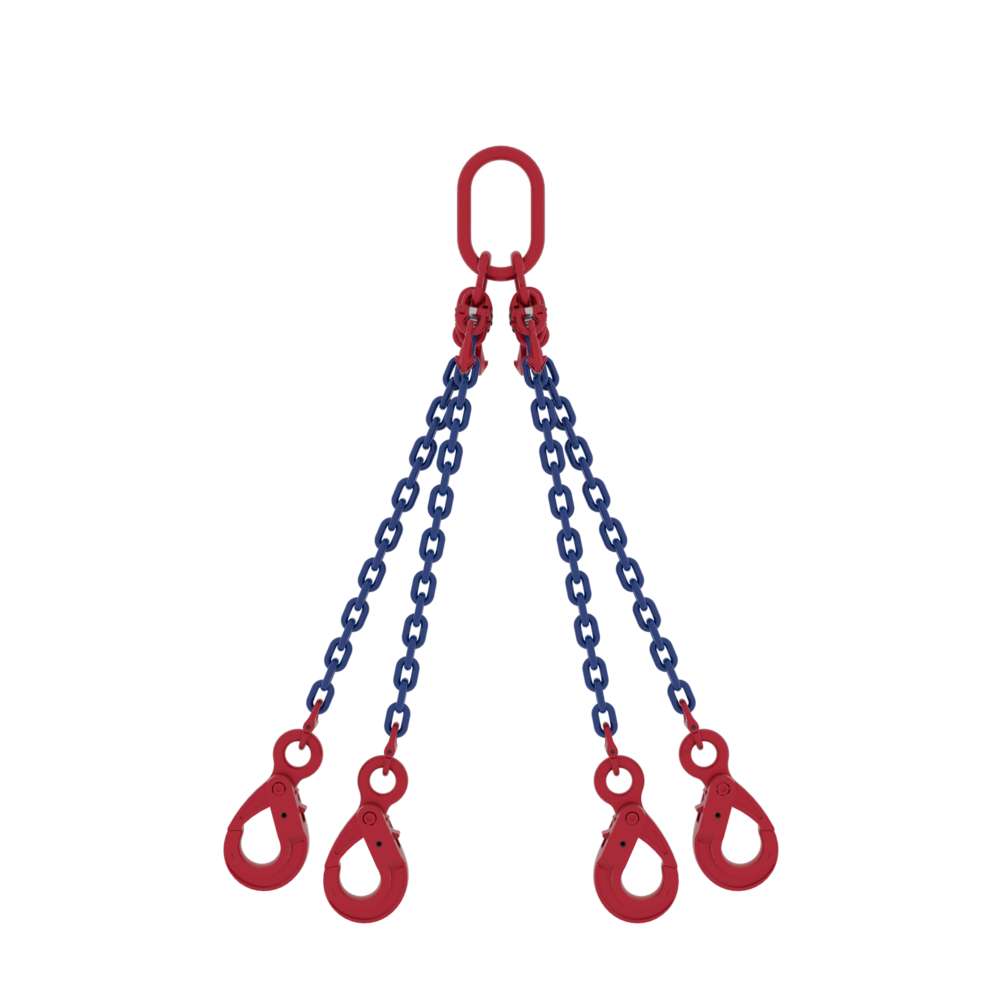

Zawiesie łańcuchowe Powertex 4-cięgnowe z hakami zabezpieczającymi to czterocięgnowe zawiesie do podnoszenia przeznaczone do ogólnych zastosowań przemysłowych. Zostało zaprojektowane do podnoszenia z wykorzystaniem wielu punktów zaczepienia, wszędzie tam, gdzie wymagane jest równomierne rozłożenie obciążenia, bezpieczne mocowanie oraz przewidywalna wydajność pracy.
Standardowa konfiguracja obejmuje ogniwo główne, łańcuchy klasy 10, haki skracające, haki zabezpieczające oraz tabliczkę znamionową z informacją o DOR. Dzięki temu zawiesie stanowi kompletne i gotowe do użycia rozwiązanie do codziennych prac podnoszeniowych.
Na życzenie zawiesie może być dostarczone również w innych konfiguracjach z różnymi hakami, ogniwami głównymi lub opcjami skracania.
Najlepiej sprawdza się do:
- podnoszenia ładunków wymagających wielu punktów zaczepienia dla zapewnienia stabilności,
- zastosowań, w których podczas podnoszenia preferowane jest bezpieczne zamknięcie haków.
Zalety produktu
- Haki zabezpieczające zapewniają pewniejsze połączenie, ograniczając ryzyko przypadkowego wypięcia podczas podnoszenia.

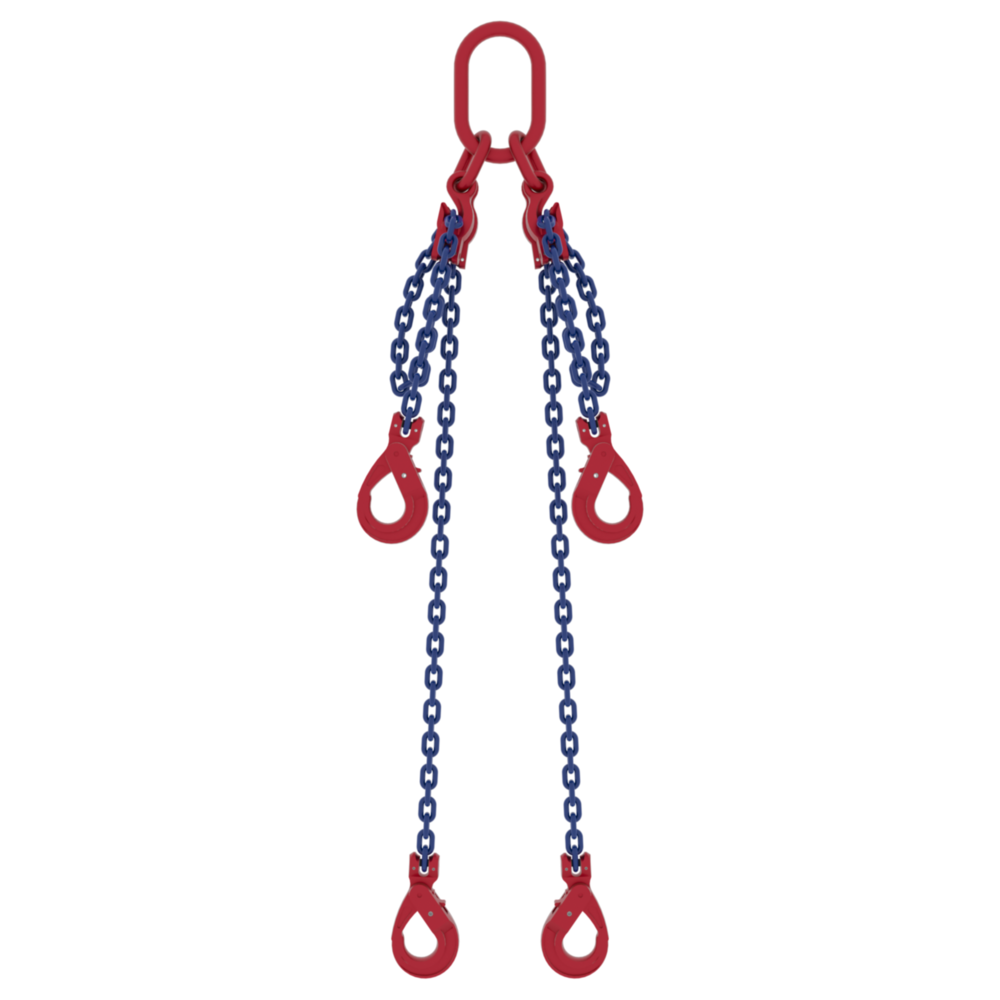

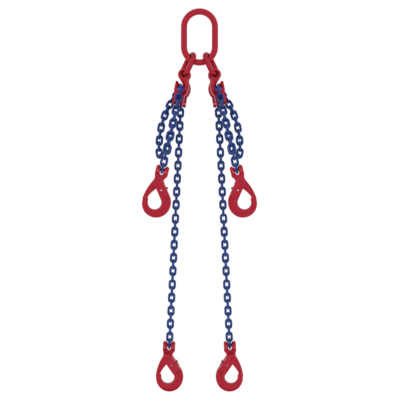

- Haki skracające umożliwiają indywidualną regulację długości każdego cięgna, ułatwiając wyważenie i precyzyjne ustawienie ładunku.
- Czterocięgnowa konstrukcja umożliwia równomierne rozłożenie obciążenia na wiele punktów zaczepienia, zwiększając stabilność podczas podnoszenia złożonych lub nierównomiernie obciążonych ładunków.
- Łańcuch klasy 10 zapewnia wyższą nośność w porównaniu z klasą 8, umożliwiając bardziej kompaktowe konfiguracje bez zwiększania średnicy łańcucha.
- Wszystkie komponenty są badane metodą wykrywania pęknięć, a próbki z każdej partii poddawane są próbie obciążeniowej, co wspiera utrzymanie wysokiej jakości.
- Odporność zmęczeniowa potwierdzona dla 20 000 cykli przy obciążeniu 1,5×DOR, zapewniając przewidywalną pracę podczas powtarzalnych operacji podnoszenia.
- Tabliczka znamionowa zawiera informacje o DOR oraz nośności przy różnych kątach pracy, ułatwiając planowanie podnoszenia i ograniczając ryzyko błędnej interpretacji parametrów na miejscu pracy.
Uwagi dotyczące konfiguracji
Zawiesia o średnicy łańcucha do 22 mm mogą być wyposażone w połączenia widełkowe, natomiast wszystkie warianty mogą być również wykonane z wykorzystaniem ogniw łączących. Zawiesia z łańcuchami o średnicy od 26 mm są standardowo wyposażane w haki z uchem połączone za pomocą ogniw łączących.
- Materiał: Stal stopowa
- Znakowanie: zgodnie z normą, oznaczenie CE
- Zakres temperatur: od -40°C do +200°C bez zmniejszenia DOR
- Zakończenie: Czerwone malowanie proszkowe
-
standard:
EN 818-4, AS 3776
(+25 % WLL)
- Współczynnik bezpieczeństwa: 4:1
- Klasa: 10
Chain Sling Grade 10
EN 818-4, but with higher WLL
|
Safety Factor 4:1 |
Chain Ø | 1-part | 2-part | 3-4-part | Endless | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Straight pull | Choke hitch | Basket hitch | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Straight pull | Choke hitch | Basket hitch | ||
| mm | Max last (WLL) i ton | ||||||||||
| 6 | 1,40 | 1,12 | 2,80 | 2,00 | 1,40 | 3,00 | 2,12 | 2,80 | 2,24 | 5,60 | |
| 7 | 1,90 | 1,50 | 3,80 | 2,65 | 1,90 | 4,00 | 2,80 | 3,80 | 3,00 | 7,60 | |
| 8 | 2,50 | 2,00 | 5,00 | 3,55 | 2,50 | 5,30 | 3,75 | 5,00 | 4,00 | 10,00 | |
| 10 | 4,00 | 3,15 | 8,00 | 5,60 | 4,00 | 8,40 | 6,00 | 8,00 | 6,30 | 16,00 | |
| 13 | 6,70 | 5,30 | 13,40 | 9,50 | 6,70 | 14,00 | 10,00 | 13,40 | 10,60 | 26,80 | |
| 16 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,20 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 19 | 14,00 | 11,20 | 28,00 | 20,00 | 14,00 | 30,00 | 21,20 | 28,00 | 22,40 | 56,00 | |
| 20 | 16,00 | 12,80 | 32,00 | 22,40 | 16,00 | 33,60 | 24,00 | 32,00 | 25,60 | 64,00 | |
| 22 | 19,00 | 15,00 | 38,00 | 26,50 | 19,00 | 40,00 | 28,00 | 38,00 | 30,00 | 76,00 | |
| 26 | 26,50 | 21,20 | 53,00 | 37,50 | 26,50 | 56,00 | 40,00 | 53,00 | 42,50 | 106,00 | |
| 32 | 40,00 | 31,50 | 80,00 | 56,00 | 40,00 | 85,00 | 60,00 | 80,00 | 64,00 | 160,00 | |
| Factor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| When a multi-leg sling is used in a chocker hitch, reduce the values by 20% | |||||||||||
