Przeznaczone do mocowania liny stalowej w miejscach, gdzie często występują przełączenia, np. bloki żurawi przenośnych, lub do możliwości regulacji długości liny stalowej. Zobacz zalecany sposób montażu, aby uzyskać prawidłowe wyniki.

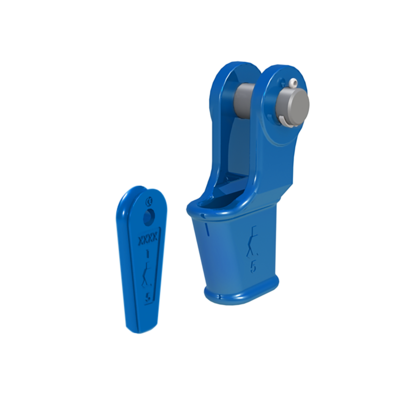

Gniazdo klinowe jest dostarczane w komplecie z klinem, zawleczką i przetyczką.

Dostępne są 2 wykończenia powierzchni:

  • Model OWS P: malowany na niebiesko.
  • Model OWS PGAL: ocynkowany ogniowo.

Model OWS 0,25 i OWS 0,5 tylko standardowo dostępny w wersji ocynkowanej ogniowo.

  • Materiał: Stal hartowana
  • Znakowanie: Rozmiar, średnica liny stalowej oraz numer partii lub numer seryjny.
  • Zakres temperatur: -40°C do +100°C - Użytkowanie w wyższych temperaturach możliwe przy zmniejszeniu WLL.
  • Powierzchnia: Malowanie na niebiesko lub cynkowanie ogniowe
  • Dodatkowa informacja: Wydajność połączenia 6 i 8 splotek liny stalowej z gniazdem krawędziowym wynosi 80% minimalnej siły zrywającej liny, ale jest ograniczona do minimalnej siły zrywającej gniazda (MBL).
    Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu
    Nr artykułu Rope diameter
    mm
    Min. siła zrywająca ton
    ton
    Finish A
    mm
    B
    mm
    C
    mm
    ø P mm T
    mm
    TL
    mm
    TB
    mm
    W
    mm
    Waga
    kg
    10.20OWS0.25P 7-8 8 Painted 110 18 36 16 9 128 51 18 0,8
    10.20OWS0.25P.GAL 7-8 8 Galvanized 110 18 36 16 9 128 51 18 0,8
    10.20OWS0.5P 9-10 12 Painted 145 23 46 21 11 168 63 21 1,7
    10.20OWS0.5P.GAL 9-10 12 Galvanized 145 23 46 21 11 168 63 21 1,7
    10.20OWS1P 11-13 20 Painted 157 29 57 25 12 185 67 25 2,1
    10.20OWS1P.GAL 11-13 20 Galvanized 157 29 57 25 12 185 67 25 2,1
    10.20OWS2P 14-16 25 Painted 190 35 70 30 15 225 85 31 4
    10.20OWS2P.GAL 14-16 25 Galvanized 190 35 70 30 15 225 85 31 4
    10.20OWS3P 18-19 40 Painted 210 40 80 35 16 250 95 38 7
    10.20OWS3P.GAL 18-19 40 Galvanized 210 40 80 35 16 250 95 38 7
    10.20OWS4P 20-22 55 Painted 252 48 95 41 18 300 110 44 10
    10.20OWS4P.GAL 20-22 55 Galvanized 252 48 95 41 18 300 110 44 10
    10.20OWS5P 23-26 75 Painted 298 55 110 51 22 353 128 51 15
    10.20OWS5P.GAL 23-26 75 Galvanized 298 55 110 51 22 353 128 51 15
    10.20OWS6P 27-29 90 Painted 322 65 130 57 25 387 142 57 21
    10.20OWS6P.GAL 27-29 90 Galvanized 322 65 130 57 25 387 142 57 21
    10.20OWS7P 30-32 110 Painted 350 73 146 63 28 423 155 63 31
    10.20OWS7P.GAL 30-32 110 Galvanized 350 73 146 63 28 423 155 63 31
    10.20OWS8P 34-36 125 Painted 400 74 148 64 28 474 160 70 37
    10.20OWS8P.GAL 34-36 125 Galvanized 400 74 148 64 28 474 160 70 37
    10.20OWS9P 37-39 150 Painted 450 80 142 70 30 530 177 77 51
    10.20OWS9P.GAL 37-39 150 Galvanized 450 80 142 70 30 530 177 77 51
    10.20OWS10P 40-42 170 Painted 500 87 160 76 33 587 187 76 64
    10.20OWS10P.GAL 40-42 170 Galvanized 500 87 160 76 33 587 187 76 64
    10.20OWS11P 43-48 225 Painted 550 100 186 89 39 650 215 89 96
    10.20OWS11P.GAL 43-48 225 Galvanized 550 100 186 89 39 650 215 89 96
    10.20OWS12P 49-52 280 Painted 637 105 205 95 46 740 244 101 130
    10.20OWS12P.GAL 49-52 280 Galvanized 637 105 205 95 46 740 244 101 130
    10.20OWS13P 54-58 360 Painted 660 125 250 108 54 785 275 114 180
    10.20OWS13P.GAL 54-58 360 Galvanized 660 125 250 108 54 785 275 114 180
    10.20OWS14P 60-68 425 Painted 835 135 270 121 60 970 300 127 275
    10.20OWS14P.GAL 60-68 425 Galvanized 835 135 270 121 60 970 300 127 275
    10.20OWS15P 72-76 460 Painted 1 000 150 300 133 76 1 150 355 146 440
    10.20OWS15P.GAL 72-76 460 Galvanized 1 000 150 300 133 76 1 150 355 146 440
    10.20OWS16P 81-86 625 Painted 1 160 150 300 140 79 1 310 375 159 510
    10.20OWS16P.GAL 81-86 625 Galvanized 1 160 150 300 140 79 1 310 375 159 510
