Zakres rotacji 360°, natomiast odchyłu, aż do 90°. Wykonane ze stali stopowej, zahartowanej. Elementy, które podlegają obciążeniu są w 100% odporne na pęknięcia typu magnaflux. Poszczególne części kute i śruba zakrywająca są identyfikowalne zgodnie z certyfikatem. Śruby posiadają gwint metryczny (ASME/ANSI B18.3.1M), specyfikacja dotyczy śruby głównej zgodnie z DIN EN ISO 4762.

Każda sztuka testowana pod 2,5 razy większym obciążeniem niż wskazany DOR.

Wszystkie punkty podnoszenia YOKE spełniają lub przekraczaą wszystkie wymagania ASME B30.26.

Szybki i prosty montaż, potrzebny jest tylko gwintowany otwór.

  • Materiał: Hartowania, stal stopowa.
  • Znakowanie: zgodnie z normą, CE-marked, DOR, rozmiar, klasa stali, ID producenta
  • Zakres temperatur: -40° up to +200°C (bez strat na DOR).
  • Powierzchnia: Malowany, proszkowo
  • Standard: EN 1677-1
  • Dodatkowa informacja: Wbudowany RFID/ chip NFC
  • Wsp. bezp.: 4:1
  • Klasa: 10
Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu

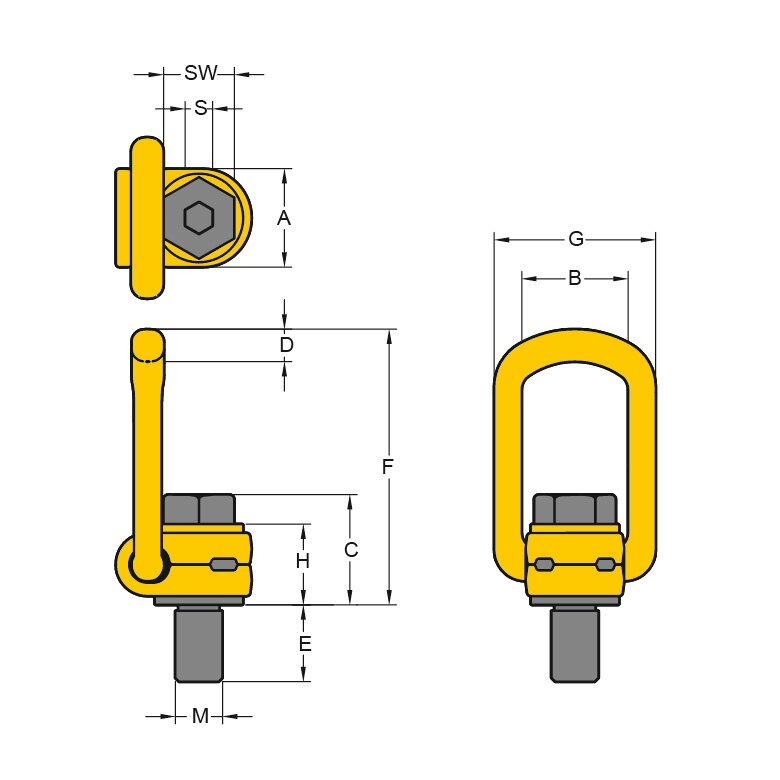

Nr artykułu DOR
[T]
Torque
Nm
Thread
M
mm
Thread length (E)
mm
Pitch DIN13 A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
S
mm
SW
mm
Waga
kg
11.428-211-003/105L 0,3 30 M 8 76 1,25 30 35 35 10 85 55 29 6 13 0,3
11.428-211-006/125L 0,63 60 M 10 96 1,5 30 35 36 10 85 55 29 6 17 0,4
11.428-211-010/150L 1 100 M 12 114 1,75 33 37 44 14 98 57 36 8 19 0,6
11.428-211-015/185L 1,5 150 M 16 149 2 33 37 46 14 98 57 36 10 24 0,7
11.428-211-025/230L 2,5 250 M 20 186 2,5 50 54 57 17 140 82 44 12 30 1,7
11.428-211-040/265L 4 400 M 24 221 3 50 54 59 17 140 82 44 14 36 2,1
11.428-211-050/340L 5 500 M 30 278 3,5 60 65 81 23 170 99 62 17 46 4,3
11.428-211-080/300L 8 800 M 36 222 4 77 85 101 27 225 124 78 22 55 7,3
11.428-211-100/350L 10 1 000 M 42 272 4,5 77 85 104 27 225 124 78 24 65 8,7
11.428-211-150/350L 15 1 500 M 42 264 4,5 95 104 112 36 256 158 86 24 65 13,1
11.428-211-200/385L 20 2 000 M 48 295 5 95 104 120 36 259 158 90 27 75 15,2
