Strona główna / Punkt obrotowy YOKE 8-271

Punkt obrotowy YOKE 8-271

Ogólne: Odchyla się do 180° oraz obraca w 360° dzięki swojej unikalnej konstrukcji łożyskowej. Wszystkie części przeszły kontrolę pęknięć Magnaflux. Każda część zawiera identyfikator zapewniający indentyfikalność zgodny z certyfiatem. Testowane pod obciążeniem 2,5 x DOR.

Wszystkie punkty YOKE są zgodne w wymaganiami ASME B30.26. Można z łatwością sprawdzić jaki model dobrać do swoich potrzeb, dzięki dołączonej tabelce.

Łatwy montaż, dzięki wykończeniu dostosowanym pod klucz.

Możliwość obracania pod obciążeniem, nie należy przekręcać o ponad 90° przy maksymalnym obciążeniu.

  • Materiał: Kuta, hartowana stal stopowa.
  • Znakowanie: zgodnie z normą, CE-marked
  • Powierzchnia: Malowany proszkowo
  • Standard: EN 1677-1
  • Wsp. bezp.: 4:1
  • Klasa: 10
Punkt obrotowy YOKE 8-271
Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu

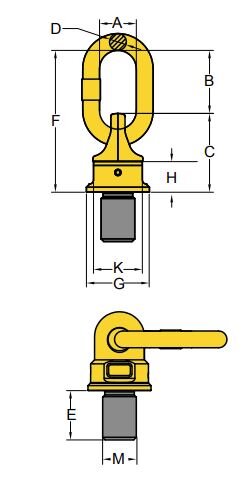

Nr artykułu DOR
ton		 Thread
M
mm		 Thread length (E)
mm		 Pitch DIN13 Torque
Nm		 G
mm		 C
mm		 K
mm		 F
mm		 D
mm		 B
mm		 A
mm		 Waga
kg
11.428-271-003 0,4 M 8 12 1,25 10 - 40 35 40 30 72 8 32 29 0,2
11.428-271-004 0,6 M 10 15 1,5 10 - 40 35 40 30 72 8 32 29 0,2
11.428-271-006 0,7 M 12 18 1,75 15 - 40 40 45 36 95 10 50 35 0,3
11.428-271-013 1,5 M 16 24 2 45 - 130 46 54 41 104 13 50 38 0,5
11.428-271-020 2,5 M 20 30 2,5 100 - 170 62 68 55 122 13 54 38 1
11.428-271-035 4 M 24 36 3 190 - 280 78 88 70 154 19 66 40 2,2
11.428-271-060 6 M 30 46 3,5 270 - 600 90 120 80 206 22 86 50 4,5
11.428-271-067 6,7 M 30 46 3,5 270 - 600 90 120 80 206 22 86 50 4,5
11.428-271-080 10 M 36 55 4 270 - 600 90 120 80 206 22 86 50 4,6
11.428-271-120 13 M 42 64 4,5 350 - 800 98 122 84 235 25 110 65 5,5
11.428-271-130 14 M 48 73 5 350 - 800 98 122 84 235 25 110 65 6,1
11.428-271-140 20 M 52 79 5 350 - 900 120 150 94 270 32 120 70 10,5
11.428-271-160 20 M 56 85 5,5 350 - 900 120 150 94 270 32 120 70 10,7
11.428-271-161 20 M 64 95 6 500 - 1000 120 150 94 270 32 120 70 11,6
11.428-271-310 40 M 72 108 6 500 - 1200 170 210 145 340 45 130 90 30,6
11.428-271-350 40 M 80 120 6 500 - 1500 170 210 145 340 45 130 90 31,9
11.428-271-400 40 M 90 135 6 500 - 1500 170 210 145 340 45 130 90 33,9




No of
legs
1
2
1
2
2
2
3-4
3-4
2
3-4
Angle of inclination
0°
0°
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsymm.
unsymm.
M 8
0,6
1,2
0.3 (0.4)
0.6 (0.8)
0,4
0,3
0,6
0,4
0,3
0,3
M 10
0,9
1,8
0.45 (0.6)
0.9 (1.2)
0,6
0,4
0,9
0,6
0,4
0,4
M 12
1,2
2,4
0.6 (0.7)
1.2 (1.5)
0,8
0,6
1,2
0,9
0,6
0,6
M 16
2,6
5,2
1.3 (1.5)
2.6 (3)
1,8
1,3
2,7
1,9
1,3
1,3
M 20
4
8
2 (2.5)
4 (5)
2,8
2
4,2
3
2
2
M 24
7
14
3.5 (4)
7 (8)
4,9
3,5
7,3
5,2
3,5
3,5
M 30
10
20
5 (6)
10 (12)
7
5
10,5
7,5
5
5
M 30
12
24
6.7 (6.7)
13.4 (13.4)
9,4
6,7
14,1
10
6,7
6,7
M 36
15
30
8 (10)
16 (20)
11.2 (14)
8 (10)
16.8 (21)
12 (15)
8 (10)
8 (10)
M 42
17
34
13 (13)
26 (26)
18.2 (18.2)
13 (13)
27.3 (27.3)
19.5 (19.5)
13 (13)
13 (13)
M 48
18
36
14 (16)
28 (32)
19.6 (22.4)
14 (16)
29.4 (33.6)
21 (24)
14 (16)
14 (16)
M 52
25
50
20 (20)
40 (40)
28 (28)
20 (20)
42 (42)
30 (30)
20 (20)
20 (20)
M 56
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 64
28
56
20 (22)
40 (44)
28 (30.8)
20 (22)
42 (46.2)
30 (33)
20 (22)
20 (22)
M 72
50
100
40 (40)
80 (80)
56 (56)
40 (40)
84 (84)
60 (60)
40 (40)
40 (40)
M 80
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
M 90
50
100
40 (48)
80 (96)
56 (67.2)
40 (48)
84 (100)
60 (72)
40 (48)
40 (48)
