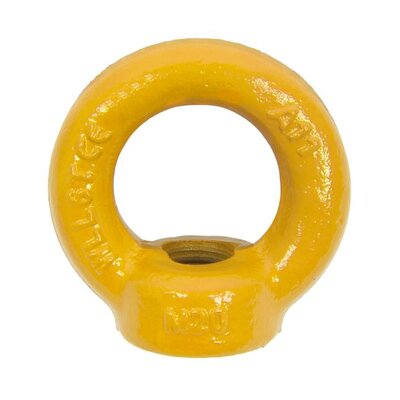

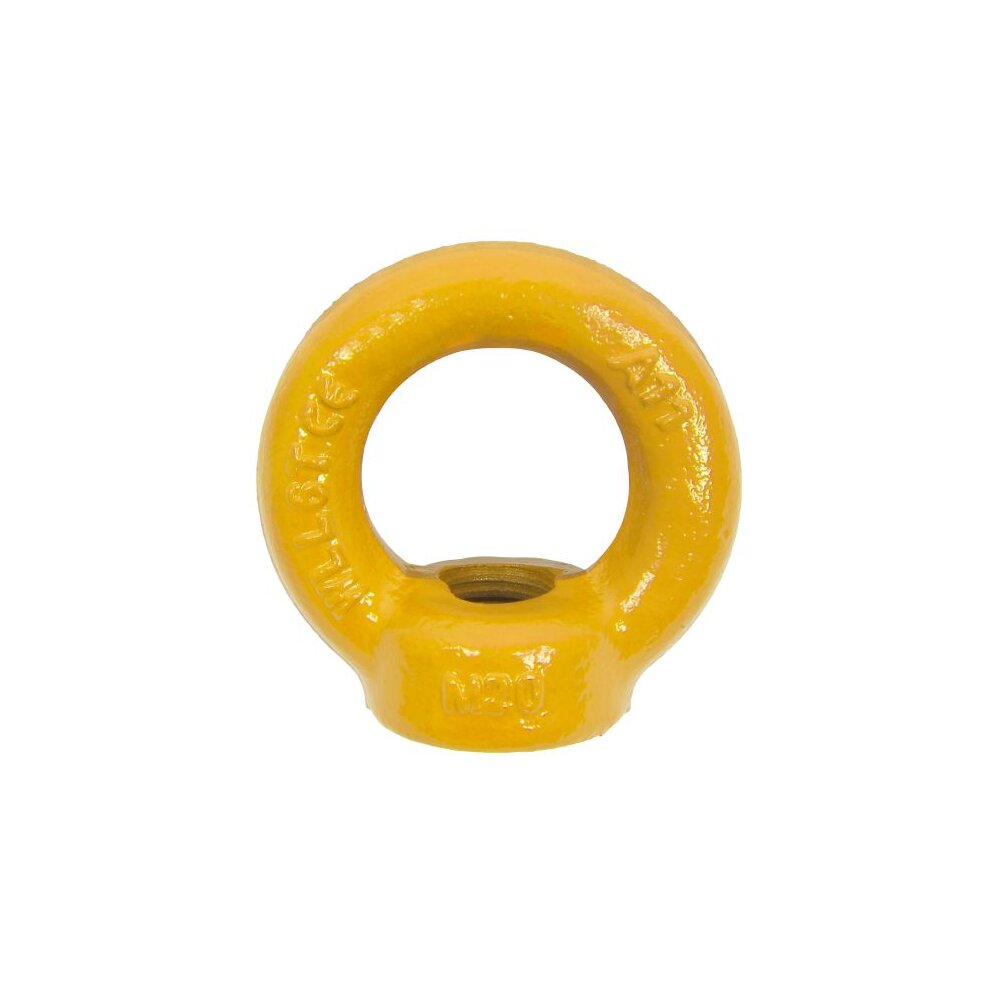

Nakrętka z uchem do podnoszenia, klasa 8

Ucho do podnoszenia dla wszystkich kierunków podnoszenia.

DOR dla podnoszenia pionowego jest zaznaczone na uchu. Przy podnoszeniu bocznym obciążenie wynosi 25% DOR dla podnoszenia pionowego.

Pokaż więcej

Index produktu:

Ucho do podnoszenia dla wszystkich kierunków podnoszenia.

DOR dla podnoszenia pionowego jest zaznaczone na uchu. Przy podnoszeniu bocznym obciążenie wynosi 25% DOR dla podnoszenia pionowego.

  • Materiał: Stal
  • Znakowanie: zgodnie z normą, oznaczenie CE
  • Zakres temperatur: -40 - (+)200° C
  • Zakończenie: Malowany, żółty
  • standard: EN 1677-1
  • Współczynnik bezpieczeństwa: 4:1

Po kliknięciu na przycisk "Pokaż tabelę" wyświetli się tabela z wszystkimi danymi technicznymi produktu.

  Load 1 Load 6 Load 2 Load 5 Load 3 Load 3 Load 4 Load 4

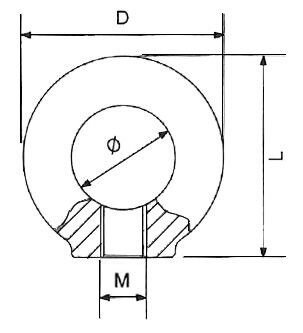

Rozmiar DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) Moment dokręcania
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 0,8 0,32 1,6 0,64 0,448 0,32 0,672 0,48 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 3 1,2 6 2,4 1,68 1,2 2,52 1,80 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
