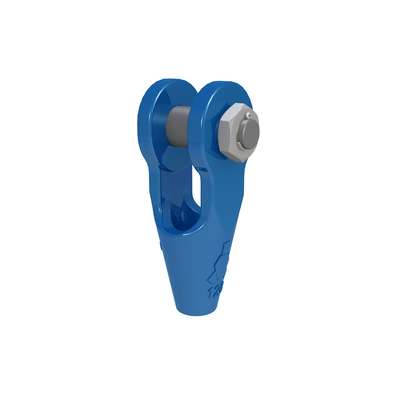

Wykonane z hartowanego stopu metalu zakończenia do lin stalowych do osadzania w masie odlewniczej o wartościach mechanicznych (Charpy-V > 42 Joule /-20°C) do zastosowań w trudnych warunkach i niskich temperaturach. Do lin stalowych o średnicy 6 - 203 mm (1/4" - 8").


Dostępne 2 wykończenia powierzchni:

  • Model OSS B : malowany na niebiesko. (OSS 196 - OSS 100 tylko ocynkowane ogniowo).
  • Model OSS B.GAL : cynkowany ogniowo.

Cechy:

  • Zabezpieczenie śruby za pomocą nakrętki i przetyczki.
  • Wszystkie gniazda spelter mają 100% skuteczności.
  • Dostępne również z trzpieniem + przetyczką (typ OSS P)
  • Materiał: Stal hartowana
  • Znakowanie: Rozmiar, średnica liny stalowej oraz numer partii lub numer seryjny.
  • Zakres temperatur: Od - 40°C do +110°C - 100% zakres wydajności.
  • Powierzchnia: OSS B malowany na niebiesko - OSS BGALV : ocynkowany ogniowo.
  • Dodatkowa informacja: Dla pośredniej średnicy liny należy wybrać złączki o najbliższym następującym rozmiarze.
  • Uwaga: Porównaj minimalną siłę zrywającą końcówki i liny stalowej.
    Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu

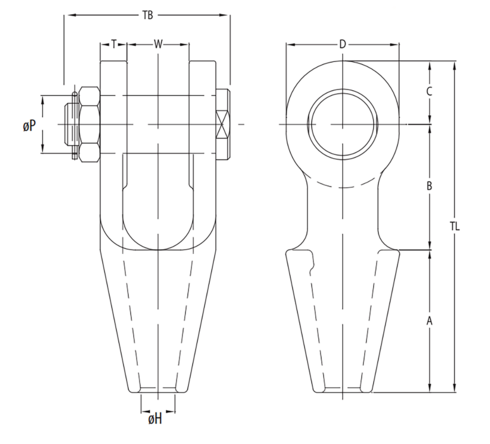

    Nr artykułu Kod Rope diameter
    mm
    Min. siła zrywająca ton Finish Strand Ø
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    Ø H mm Ø P mm T
    mm
    TL
    mm
    TB
    mm
    W
    mm
    Waga
    kg
    10.10OSS196B OSS196B 6-7 8 Painted - 50 40 19 34 9 16 9 109 62 19 0,5
    10.10OSS197B OSS197B 8-10 12 Painted - 57 45 22 42 13 20 11 124 75 21 0,8
    10.10OSS198B OSS198B 11-13 20 Painted - 64 51 27 50 15 25 12 142 80 25 1,1
    10.10OSS199B OSS199B 14-16 25 Painted 13 76 63 32 58 18 30 14 171 96 32 1,9
    10.10OSS100B OSS100B 18-19 40 Painted 14-16 89 76 40 70 22 35 16 205 107 38 3,1
    10.10OSS104B.GAL OSS104B.GAL 20-22 55 Galvanized 18-19 101 89 45 80 25 41 19 235 123 44 4,7
    10.10OSS104B OSS104B 20-22 55 Painted 18-19 101 89 45 80 25 41 19 235 123 44 4,7
    10.10OSS108B OSS108B 23-26 75 Painted 20-22 114 101 60 104 29 51 22 275 138 51 8
    10.10OSS108B.GAL OSS108B.GAL 23-26 75 Galvanized 20-22 114 101 60 104 29 51 22 275 138 51 8
    10.10OSS111B OSS111B 27-30 90 Painted 23-26 127 114 65 114 33 57 25 306 160 57 12
    10.10OSS111B.GAL OSS111B.GAL 27-30 90 Galvanized 23-26 127 114 65 114 33 57 25 306 160 57 12
    10.10OSS115B.GAL OSS115B.GAL 31-36 125 Galvanized 27-28 139 127 72 126 39 63 28 338 165 63 16
    10.10OSS115B OSS115B 31-36 125 Painted 27-28 139 127 72 126 39 63 28 338 165 63 16
    10.10OSS118B.GAL OSS118B.GAL 37-39 150 Galvanized 30-32 152 162 80 142 42 70 30 394 199 76 23
    10.10OSS118B OSS118B 37-39 150 Painted 30-32 152 162 80 142 42 70 30 394 199 76 23
    10.10OSS120B OSS120B 40-42 170 Painted 33-35 165 165 88 156 45 76 33 418 209 76 28
    10.10OSS120B.GAL OSS120B.GAL 40-42 170 Galvanized 33-35 165 165 88 156 45 76 33 418 209 76 28
    10.10OSS125B OSS125B 43-48 225 Painted 36-40 191 178 100 176 52 89 39 469 237 89 43
    10.10OSS125B.GAL OSS125B.GAL 43-48 225 Galvanized 36-40 191 178 100 176 52 89 39 469 237 89 43
    10.10OSS128B OSS128B 49-54 280 Painted 42-45 216 228 108 194 59 95 45 552 263 101 62
    10.10OSS128B.GAL OSS128B.GAL 49-54 280 Galvanized 42-45 216 228 108 194 59 95 45 552 263 101 62
    10.10OSS130B OSS130B 55-60 360 Painted 46-48 229 254 120 210 64 108 53 603 298 113 90
    10.10OSS130B.GAL OSS130B.GAL 55-60 360 Galvanized 46-48 229 254 120 210 64 108 53 603 298 113 90
    10.10OSS132B OSS132B 61-68 425 Painted 50-54 248 273 133 236 75 121 60 654 330 127 123
    10.10OSS132B.GAL OSS132B.GAL 61-68 425 Galvanized 50-54 248 273 133 236 75 121 60 654 330 127 123
    10.10OSS135B.GAL OSS135B.GAL 69-75 460 Galvanized 56-62 279 279 138 240 81 127 73 696 359 133 159
    10.10OSS135B OSS135B 69-75 460 Painted 56-62 279 279 138 240 81 127 73 696 359 133 159
    10.10OSS138B OSS138B 76-80 560 Painted 64-67 305 286 146 252 88 133 76 737 380 146 190
    10.10OSS138B.GAL OSS138B.GAL 76-80 560 Galvanized 64-67 305 286 146 252 88 133 76 737 380 146 190
    10.10OSS140B OSS140B 81-86 625 Painted 69-76 330 298 160 290 92 140 79 788 397 159 230
    10.10OSS140B.GAL OSS140B.GAL 81-86 625 Galvanized 69-76 330 298 160 290 92 140 79 788 397 159 230
    10.10OSS142B.GAL OSS142B.GAL 87-93 720 Galvanized 78-86 356 318 178 320 99 152 83 852 419 171 287
    10.10OSS142B OSS142B 87-93 720 Painted 78-86 356 318 178 320 99 152 83 852 419 171 287
    10.10OSS144B OSS144B 94-102 875 Painted 88-96 381 343 190 350 108 178 89 914 451 191 377
    10.10OSS144B.GAL OSS144B.GAL 94-102 875 Galvanized 88-96 381 343 190 350 108 178 89 914 451 191 377
    10.10OSS146B.GAL OSS146B.GAL 108-115 1 200 Galvanized 98-110 450 480 215 400 129 195 100 1 145 506 205 548
    10.10OSS146B OSS146B 108-115 1 200 Painted 98-110 450 480 215 400 129 195 100 1 145 506 205 548
    10.10OSS150B.GAL OSS150B.GAL 120-130 1 400 Galvanized 112-124 500 500 250 450 147 220 110 1 250 546 225 766
    10.10OSS150B OSS150B 120-130 1 400 Painted 112-124 500 500 250 450 147 220 110 1 250 546 225 766
    10.10OSS155B OSS155B 135-140 1 600 Painted 125-132 540 497 263 480 157 240 140 1 300 623 230 1 081
    10.10OSS155B.GAL OSS155B.GAL 135-140 1 600 Galvanized 125-132 540 497 263 480 157 240 140 1 300 623 230 1 081
    10.10OSS160B OSS160B 142-153 2 000 Painted 133-143 585 505 275 500 171 255 140 1 365 655 250 1 200
    10.10OSS160B.GAL OSS160B.GAL 142-153 2 000 Galvanized 133-143 585 505 275 500 171 255 140 1 365 655 250 1 200
    10.10OSS165B OSS165B 154-165 2 220 Painted 144-154 630 530 300 550 185 275 150 1 460 685 260 1 474
    10.10OSS165B.GAL OSS165B.GAL 154-165 2 220 Galvanized 144-154 630 530 300 550 185 275 150 1 460 685 260 1 474
    10.10OSS170B OSS170B 166-178 2 500 Painted 155-166 680 570 310 570 199 295 150 1 560 715 280 1 655
    10.10OSS170B.GAL OSS170B.GAL 166-178 2 500 Galvanized 155-166 680 570 310 570 199 295 150 1 560 715 280 1 655
    10.10OSS175B OSS175B 180-191 2 800 Painted 167-179 725 600 325 600 213 310 155 1 650 750 300 1 956
    10.10OSS175B.GAL OSS175B.GAL 180-191 2 800 Galvanized 167-179 725 600 325 600 213 310 155 1 650 750 300 1 956
    10.10OSS180B OSS180B 192-204 3 200 Painted 180-191 775 620 345 640 229 330 160 1 740 790 320 2 303
    10.10OSS180B.GAL OSS180B.GAL 192-204 3 200 Galvanized 180-191 775 620 345 640 229 330 160 1 740 790 320 2 303
