Zawiesie linowe 1C TYP F

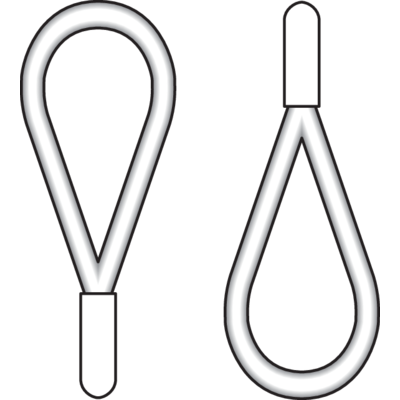

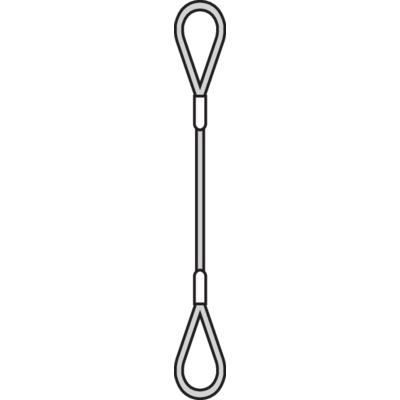

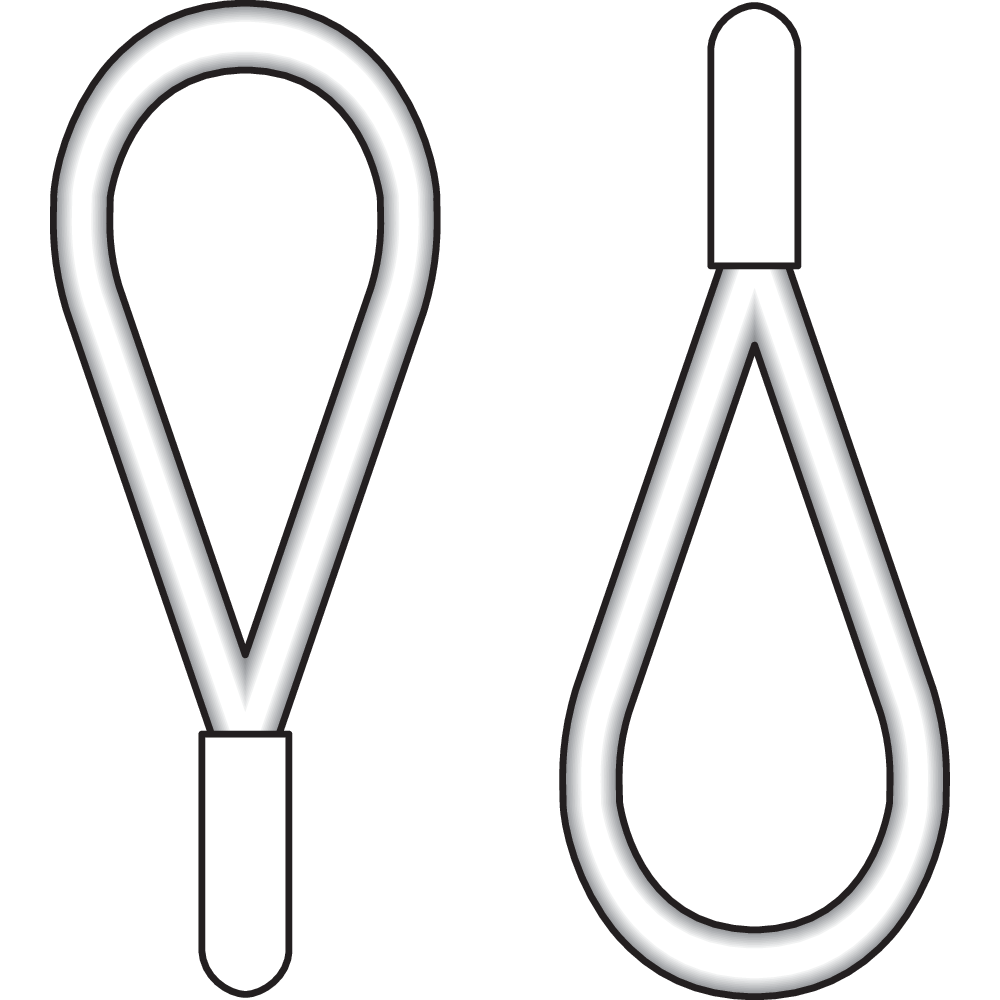

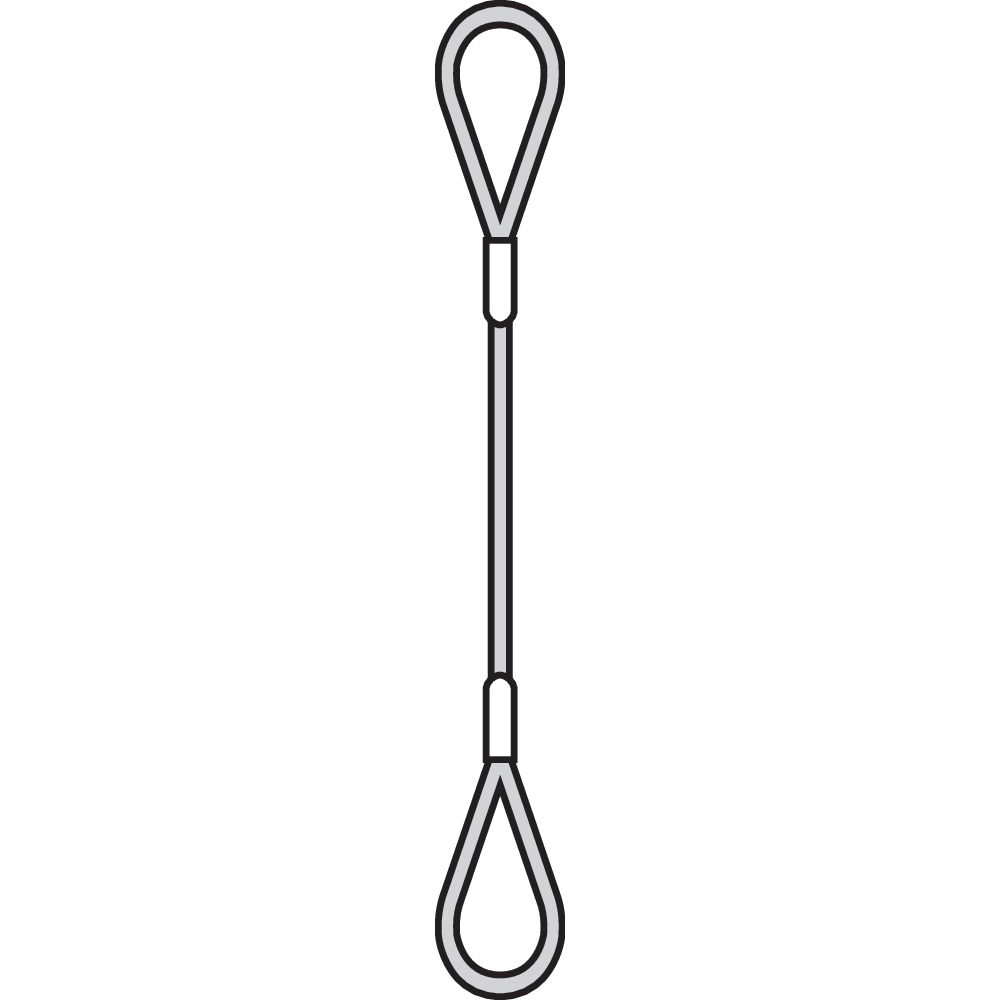

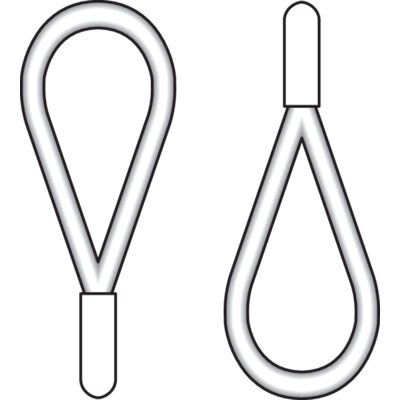

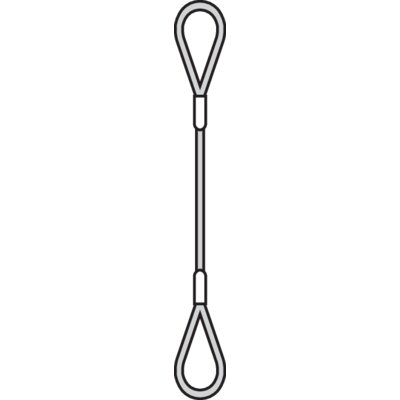

Zawiesie linowe zakończone pętlami z obu stron.

Pokaż więcej

Pokaż tabelę
Index produktu:

Zawiesie linowe zakończone pętlami z obu stron.

Filtry

Więcej filtrów

Po kliknięciu na przycisk "Pokaż tabelę" wyświetli się tabela z wszystkimi danymi technicznymi produktu.

Rdzeń z włókna - 1770 N/mm

Lina

Dopuszczalne obciążenie robocze (DOR) w tonach

Ø

Straight lift

mm

Ciąg prosty

3

0,09

4

0,15

5

0,25

6

0,35

7

0,5

8

0,7

10

1,05

12

1,55

14

2,12

16

2,7

18

3,4

20

4,35

22

5,2

24

6,3

26

7,2

28

8,4

32

11

36

14

40

17

44

21

48

25

52

29

56

33,5

60

39



Rdzeń z włókna - 1960 N/mm²

Lina

Dopuszczalne obciązenie robocze (DOR) w tonach

Ø

Straight lift

mm

Ciąg prosty

3

0,1

4

0,18

5

0,28

6

0,4

7

0,55

8

0,75

10

1,2

12

1,7

14

2,3

16

3

18

3,8

20

4,7

22

5,7

24

6,8

26

8

28

9,3

32

12

36

15

40

19

44

23

48

27

52

32

56

37

60

43

68

55

71

60



Rdzeń stalowy - 1770 N/mm²

Lina

Dopuszczalne obciązenie robocze (DOR) w tonach

Ø

Straight lift

mm

Ciąg prosty

3

0,1

4

0,17

5

0,27

6

0,38

7

0,53

8

0,75

10

1,15

12

1,7

14

2,25

16

3

18

3,7

20

4,6

22

5,65

24

6,7

26

7,8

28

9

32

11,8

36

15

40

18,5

44

22,5

48

26

52

31,5

56

36

60

42



Rdzeń stalowy - 1960 N/mm²

Lina

Dopuszczalne obciązenie robocze (DOR) w tonach



Ø

Straight lift

mm

Ciąg prosty

3

0,11

4

0,19

5

0,3

6

0,43

7

0,6

8

0,8

10

1,3

12

1,8

14

2,5

16

3,3

18

4,1

20

5,1

22

6,2

24

7,4

26

8,7

28

10

32

13

36

16,6

40

20,5

44

25

48

29,5

52

35

56

40

60

46

Steel Wire Rope Sling - Steel Core 2

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2  - EN 13414-1

Safety Factor 5:1

Rope dia Ø 1-part 2-part 3-4-part Endless
Straight pull Choke hitch Basket hitch 0°−45° 45°−60° 0°−45° 45°−60° Straight pull Choke hitch Basket hitch
mm Working load limit (WLL) in tons
3 0,12 0.09 0.23 0,16 0,12 0,25 0,18 0,23 0,19 0,47
4 0,21 0,17 0,42 0,29 0,21 0,44 0,31 0,42 0,33 0,84
5 0,32 0,26 0,65 0,45 0,32 0,68 0,49 0,65 0,52 1,30
6 0,47 0,37 0,94 0,66 0,47 0,98 0,70 0,94 0,75 1,87
7 0,64 0,51 1,28 0,89 0,64 1,34 0,96 1,28 1,02 2,56
8 0,82 0,66 1,64 1,15 0,82 1,72 1,23 1,64 1,31 3,28
9 1,04 0,83 2,07 1,45 1,04 2,18 1,56 2,07 1,66 4,15
10 1,28 1,02 2,56 1,79 1,28 2,69 1,92 2,56 5,05 5,12
11 1,55 1,24 3,10 2,17 1,55 3,25 2,32 3,10 2,48 6,20
12 1,84 1,47 3,67 2,57 1,84 3,85 2,75 3,67 2,94 7,34
13 2,17 1,73 4,33 3,03 2,17 4,55 3,25 4,33 3,47 8,66
14 2,51 2,01 5,03 3,52 2,51 5,28 3,77 5,03 4,02 10,06
16 3,29 2,63 6,57 4,60 3,29 6,90 4,93 6,57 5,26 13,14
18 4,15 3.,32 8,30 5,81 4,15 8,71 6,22 8,30 6,64 16,59
20 5,12 4,10 10,24 7,17 5,12 10,75 7,68 10,24 8,19 20,48
22 6,20 4,96 12,41 8,69 6,20 13,03 9,31 12,41 9,93 24,82
24 7,38 5,90 14,76 10,33 7,38 15,5 11,07 14,76 11,81 29,51
26 8,66 6,93 17,33 12,13 8,66 18,19 13,00 17,33 13,86 34,65
28 10,04 8,03 20,08 14,06 10,04 21,08 15,06 20,08 16,06 40,16
32 13,12 10,50 26,25 18,37 13,12 27,56 19,69 26,25 21,00 52,49
36 16,59 13,67 33,19 23,23 16,59 34,84 24,89 33,19 26,55 66,37
40 20,56 16,45 41,11 28,78 20,56 43,17 30,84 41,11 32,89 82,23
44 24,78 19,82 49,56 34,69 24,78 52,04 37,17 49,56 39,65 99,12
48 29,55 36,64 59,10 41,37 29,55 62,06 44,33 59,10 47,28 118,21
52 34,69 27,75 69,38 48,57 34,69 72,85 52,04 69,38 55,51 138,76
Factor (KL) 2 0,8 2 1,4 1 2,1 1,5 2 1,6 4
