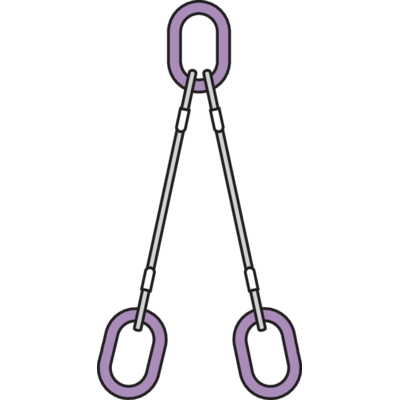

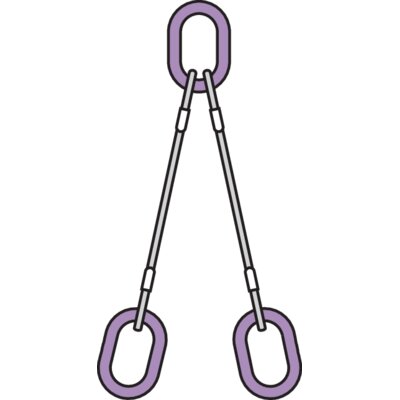

Konstrukcja: Zawiesie linowe 2-cięgnowe, zakończone ogniwami głównymi, osadzone na ogniwie głównym.

      Proszę wskazać wiersz w poniższej tabeli, i kliknąć przycisk "Dodaj", aby uwzględnić ten produkt w zapytaniu
      Working load limit (WLL) in tons 0°-45° DOR w [T] 45°-60° Rope Ø
      mm
      0,12 0,09 3
      0,21 0,15 4
      0,35 0,25 5
      0,5 0,35 6
      0,7 0,5 7
      0,95 0,7 8
      1,5 1,05 10
      2,12 1,55 12
      3 2,12 14
      3,85 2,7 16
      4,8 3,4 18
      6 4,35 20
      7,2 5,2 22
      8,8 6,3 24
      10 7,2 26
      11,8 8,4 28
      15 11 32
      19 14 36
      23,5 17 40
      29 21 44
      35 25 48
      40 29 52
      47 33,5 56
      54 39 60

      2-cięgnowe rdzień z włókna - 1960 N/mm²

      Lina

      Dopuszczalne obciążenie robocze (DOR) w tonach*

      Ø

      Information icon

      Information icon

      mm

      0°-45°

      45°-60°

      3

      0,14

      0,1

      4

      0,25

      0,18

      5

      0,38

      0,28

      6

      0,56

      0,4

      7

      0,75

      0,55

      8

      1,1

      0,75

      10

      1,7

      1,2

      12

      2,4

      1,7

      14

      3,2

      2,3

      16

      4,2

      3

      18

      5,3

      3,8

      20

      6,6

      4,7

      22

      8

      5,7

      24

      9,5

      6,8

      26

      11,2

      8

      28

      13

      9,3

      32

      16,8

      12

      36

      21

      15

      40

      27

      19

      44

      32

      23

      48

      38

      27

      52

      45

      32

      56

      52

      37

      60

      60

      43

      68

      77

      55

      71

      84

      60

      *Jeśli używasz zawiesia dwucięgnowych w zaczepie chokerowym - zmniejsz wartość DOR o 20%.
      Inne wymiary na zapytanie.



      2-cięgnowe rdzień stalowy - 1770 N/mm²

      Lina

      Dopuszczalne obciążenie robocze (DOR) w tonach*

      Ø

      Information icon

      Information icon

      mm

      0°-45°

      45°-60°

      3

      0,14

      0,1

      4

      0,23

      0,17

      5

      0,37

      0,27

      6

      0,53

      0,38

      7

      0,74

      0,53

      8

      1,05

      0,75

      10

      1,6

      1,15

      12

      2,3

      1,7

      14

      3,15

      2,25

      16

      4,2

      3

      18

      5,2

      3,7

      20

      6,5

      4,6

      22

      7,8

      5,65

      24

      9,4

      6,7

      26

      11

      7,8

      28

      12,5

      9

      32

      16,5

      11,8

      36

      21

      15

      40

      26

      18,5

      44

      31,5

      22,5

      48

      37

      26

      52

      44

      31,5

      56

      50

      36

      60

      58

      42

      * Jeśli używasz zawiesia dwucięgnowych w zaczepie chokerowym - zmniejsz wartość DOR o 20%.
      Inne wymiary na zapytanie.



      2-cięgnowe rdzień stalowy - 1960 N/mm²

      Lina

      Dopuszczalne obciążenie robocze (DOR) w tonach*

      Ø

      Information icon

      Information icon

      mm

      0°-45°

      45°-60°

      3

      0,15

      0,11

      4

      0,27

      0,19

      5

      0,42

      0,3

      6

      0,6

      0,43

      7

      0,8

      0,6

      8

      1,1

      0,75

      10

      1,7

      1,2

      12

      2,4

      1,7

      14

      3,5

      2,5

      16

      4,6

      3,3

      18

      5,8

      4,1

      20

      7,2

      5,1

      22

      8,7

      6,2

      24

      10,3

      7,4

      26

      12,1

      8,7

      28

      14

      10

      32

      18,4

      13

      36

      23

      16,6

      40

      29

      20,5

      44

      35

      25

      48

      41

      29,5

      52

      48

      35

      56

      56

      40

      60

      65

      46

      * Jeśli używasz zawiesia dwucięgnowych w zaczepie chokerowym - zmniejsz wartość DOR o 20%.
      Inne wymiary na zapytanie.
