3-4-cięgnowe rdzień z włókna - 1960 N/mm²

Lina	Dopuszczalne obciążenie robocze (DOR) w tonach*
Ø
mm	0°-45°	45°-60°
3	0,21	0,15
4	0,38	0,27
5	0,57	0,4
6	0,84	0,6
7	1,130	0,825
8	1,6	1,1
9	2	1,4
10	2,5	1,8
11	3	2,2
12	3,6	2,6
13	4,2	3
14	4,8	3,5
16	6,3	4,5
18	8	5,7
20	10	7,1
22	12	8,5
24	14,3	10,2
26	16,8	12
28	19,5	14
32	25,5	18
36	32	23
40	40	28,5
44	48	34
48	57	41
52	67	48
56	78	56
60	90	64
68	115	82
71	126	90
Wspólczynnik(K_L)	2,1	1,5

3-4-cięgnowe rdzień stalowy - 1770 N/mm²

Lina	Dopuszczalne obciążenie robocze (DOR) w tonach*
Ø
mm	0°-45°	45°-60°
3	0,21	0,15
4	0,36	0,25
5	0,56	0,41
6	0,8	0,57
7	1,1	0,8
8	1,55	1,1
9	2	1,4
10	2,4	1,7
11	3	2,12
12	3,55	2,5
13	4,15	3
14	4,8	3,4
16	6,3	4,5
18	7,8	5,65
20	9,8	6,9
22	11,8	8,4
24	14	10
26	16,5	11,5
28	19	13,5
32	25	17,5
36	31,5	22,5
40	39	28
44	47	33,5
48	55	40
52	66	47
56	76	54
60	88	63
Wspólczynnik(K_L)	2,1	1,5

3-4-cięgnowe rdzień stalowy - 1960 N/mm²

Lina	Dopuszczalne obciążenie robocze (DOR) w tonach*
Ø
mm	0°-45°	45°-60°
3	0,23	0,16
4	0,4	0,28
5	0,63	0,45
6	0,9	0,65
7	1,2	0,88
8	1,7	1,2
9	2,2	1,8
10	2,7	1,9
11	3,3	2,3
12	3,9	2,8
13	4,5	3,2
14	5,3	3,8
16	6,9	4,9
18	8,7	6,2
20	10,7	7,7
22	13	9,3
24	15,5	11,1
26	18,2	13
28	21	15
32	27,5	19,7
36	35	25
40	43	31
44	52	37
48	62	44
52	73	52
56	84	60
60	97	69
Wspólczynnik(K_L)	2,1	1,5

Steel Wire Rope Sling - Steel Core ²

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø8 mm and up 6X36WS IWRC -1960N/mm2 - EN 13414-1

Rope dia Ø	1-part			2-part		3-4-part		Endless

	Straight pull	Choke hitch	Basket hitch	0°−45°	45°−60°	0°−45°	45°−60°	Straight pull	Choke hitch	Basket hitch
mm	Working load limit (WLL) in tons
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Factor (K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
When a multi-leg sling is used in a chocker hitch, reduce the values by 20%

Warehouse	Availability

Zawiesie linowe 3C WLS-373 Standard

E-mail Pobierz PDF

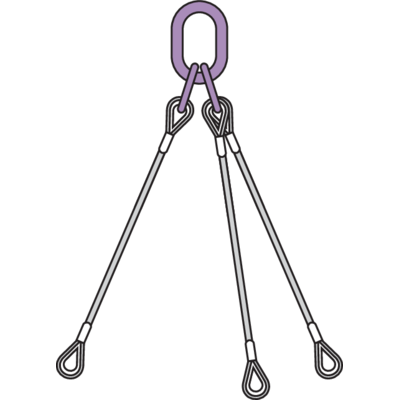

Konstrukcja: Zawiesie linowe 3-cięgnowe z ogniwem głównym, zakończone standardową pętlą na każdym końcu.

Pokaż więcej

Pokaż tabelę

DOR:

ilość:

Pokaż więcej wariantów

Index produktu:

Konstrukcja: Zawiesie linowe 3-cięgnowe z ogniwem głównym, zakończone standardową pętlą na każdym końcu.
